柴油機消防水泵控制器產品說明
時間：2012/12/4 來源：浙江揚子江泵業有限公司
智能柴油機水泵控制器采用高性能的微處理技術，結合高可靠性的設計，具有很高的可靠性及穩定性，實現了多種參數的精密測量、報警保護值設定等功能；專用于柴油機水泵機組自動化控制系統，可實現泵組的手動、自動開機／停機，數據測量、報警保護等控制功能。

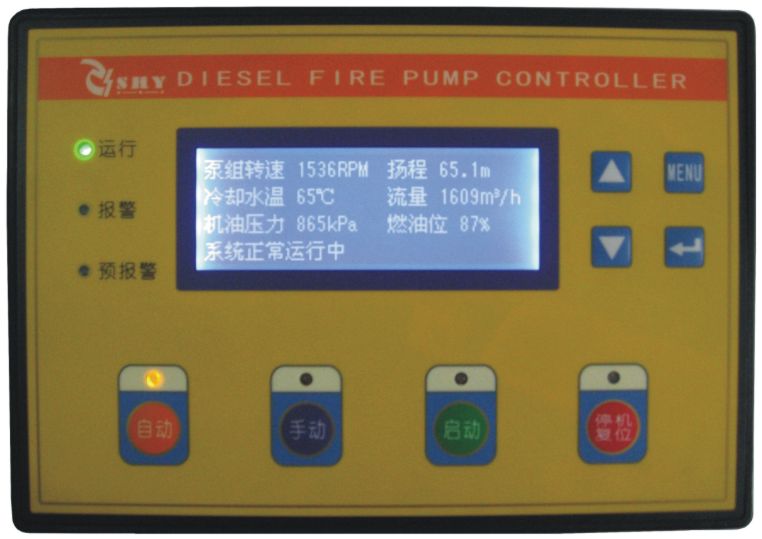

智能柴油機水泵控制器采用192X64大屏幕液晶（LCD）顯示，所有參數可從控制器前面板設定。其結構美觀緊湊、接線簡單，運行可靠，廣泛應用于各類型水泵機組自動化控制系統。
性能和特點
DFPC-XBC：專用于柴油機水泵機組自動化控制系統，具有發動機、水泵相關參量進行監測、監控和故障保護功能。
其主要特點如下：
液晶顯示（藍色屏）LCD為192x64點陣式，帶背光燈方便數據觀測；
中文顯示，信息全面，設定一目了然，8個輕觸式按鍵操作；
精密采集柴油機水泵機組的各項參量：
泵組轉速SPD 單位：RPM 揚程H 單位：m
冷卻水溫WT 單位：℃ 流量F 單位：m3/h
機油壓力OP 單位：kPa 燃油位FL 單位：%
1#電池電壓VB 單位：V 管網壓力P 單位：kPa
2#電池電壓VB 單位：V 累計運行時間 大9999h：59m
控制保護功能：實現柴油機水泵機組手動、自動開機／停機，水泵揚程、水泵流量、管網壓力監測/監控及完善的故障保護等功能；
具有預熱/預潤滑、供油、啟動、怠速、運行、電池電壓過低、燃油位過低、綜合預報警/報警、停機輸出控制功能，且均為繼電器輸出；
密碼功能（參數設置需密碼才可以設定），安全設置，防止誤操作；
參數設置功能：允許用戶對其參數進行更改設定，同時永久記憶在內部存儲器內，在系統斷電時也不會丟失，控制器所有參數均可以在前面板進行設置；
供電電源范圍寬(DC8～35V)，能適應不同的起動電池電壓使用；
模塊化結構設計，時尚外觀，由合金面板和噴粉的鋼外殼緊密組合而成，可插拔式接線端子，嵌入式安裝方式，結構緊湊，安裝方便。
控制器外形尺寸：W232mm x H163mm x D52mm，
開孔尺寸：W213.5mm x H144.5mm
柴油機控制系統是為柴油發動機或柴油機發電機組實現自啟動、自動控制、自動保護功能的簡易型配套設備。根據適用范圍，該系列產品可分為： 1、 適用于各個廠家、不同型號、不同功率的柴油發動機組裝的發電機組配置使用的EASYPANEL-10控制箱和EASYPANEL-30控制箱； 2、 適用于以柴油發動機成套的動力裝置配套使用的EASYPANEL-20控制箱和EASYPANEL-40控制箱。
柴油機控制系統功能介紹：帶手動及全自動控制功能。當自啟動信號輸入或人工按下啟動按鍵，控制器便自動完成自啟動、機組運行、故障停機保護等程序控制和過程控制。 自動監控功能。自動監控發動機在啟動、怠速、升速、全速等過程的速度變化，自動完成啟動電機的投入與撤出、轉速過高與過低的超限停機、速度正常后輸出運行（合閘）信號等。柴油機運行狀態顯示功能。根據系統現時運行狀況，由指示燈或顯示屏指示設備當前所處的狀態，包括：待機、開機、供油、自啟動、怠速延時、正常運行、冷卻停機、緊急停機等。運行參數檢測、顯示功能。在系統運行過程中，顯示屏顯示實時轉速并通過翻頁顯示發電頻率、（EP-30、EP-40增加油壓、水溫顯示）、運行時間及蓄電池電壓等現時數值。（EP-10、EP-20）的機油壓力、冷卻水溫的參數則由用戶原機配套儀表進行測量和顯示。故障自診斷、故障顯示及自動停機保護功能。機組在自啟動及運行過程中出現異常情況時，控制器可根據預設參數判斷其故障，并通過面板的顯示屏和相應的指示燈同時顯示故障原因，外接蜂鳴器用戶可接收自動報警信號；機組也將同時停機，對機組實施保護。自動報警并停機保護的項目包括：無轉速信號（啟動轉速過低、發電機不發電、啟動電機與啟動飛輪打滑）、超速、低速、低油壓、高冷卻溫度、啟動失敗、停機失敗、外接擴展報警輸入等。
