雙吸中開離心泵結構特點及工作原理

時間：2013/1/8 來源：浙江揚子江泵業有限公司

單級雙吸離心泵工作原理簡單的用白話文說：入口液體同時進入葉輪中心區域，高速旋轉的葉輪在離心力的作用將液體甩出，葉輪中心就形成低壓區，入口液體在大氣壓作用下，源源不斷的流向低壓區，即進入葉輪中心后又被甩出的循環過程。
S/SH型泵是單級、雙吸、泵殼水平中開式離心泵。供輸送清水及物理化學性質類似于水的液體，介質溫度80℃,若連端軸承通以冷卻水，介質溫度可達130℃，改變?nèi)~輪、密封、軸封的材料，可以汲送含有泥沙的渾水，泵的軸承一般采用軟填料，如有特殊訂貨要求，也可裝機械密封。該泵適合用于工廠、礦山、城市、電站的給排水,農田排澇灌溉和大型水利工程。

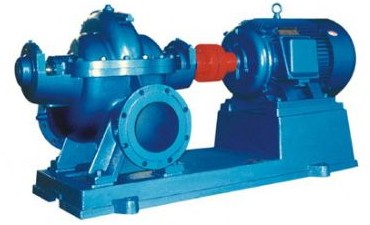

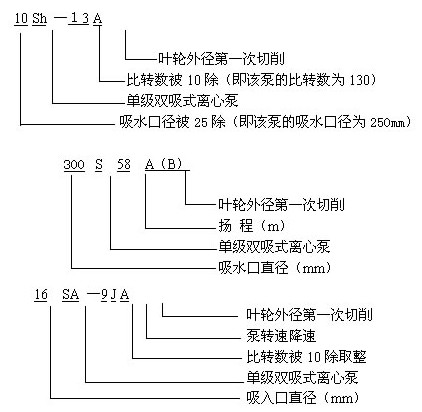

　 sh/S/SA雙吸中開離心泵型號意義：

sh/S/SA雙吸中開離心泵故障及排除方法：

故障	原因	消除方法
1、泵不吸水，壓力表及真空表指針劇烈跳動	1、注水不夠多； 2、管路或儀表漏氣。	1、再往泵內注水； 2、擰緊堵塞漏氣處。
2、泵不吸水，真空表顯示高度真空。	1、底閥沒打開或已淤塞； 2、吸水管路阻力太大； 3、吸水高度太高。	1、校正或列換底閥； 2、清洗或更換吸水管路； 3、降低吸水高度。
3、泵不出水，壓力表顯示有壓力。	1、出水管路阻力太大； 2、旋轉方向不對； 3、葉輪堵塞； 4、轉速不夠。	1、檢查或縮短出水管路； 2、糾正電動機旋轉方向； 3、清洗葉輪； 4、提高轉速。
4、流量不足或揚程太低。	1、葉輪或進出水管路阻塞； 2、雙吸密封環磨損過多或葉輪損壞； 3、轉速低于規定值；	1、清洗葉輪或管路； 2、更換損壞的零件； 3、調正至額定轉速；
5、泵消耗的功率過大。	1、填料壓得太緊； 2、葉輪與雙吸密封環磨擦； 3、流量過大；	1、擰松填料壓蓋； 2、檢查原因，消除機械摩擦； 3、調節出水閘閥，使之在規定范圍內運轉；
6、泵內部聲音反常，泵不上水。	1、吸水管阻力太大；或吸水高度過高； 2、吸水處有空氣吸入； 3、所輸送液體溫度過高； 4、流量過大而發生汽蝕現象。	1、清理進水管及底閥；降低吸水高度； 2、檢查底閥；降低吸水高度，堵塞漏氣處； 3、調節液體溫度； 4、調節出水閘閥，使之在規定范轉內運轉。
7、泵不正常振動。	1、泵發生汽蝕； 2、葉輪不平衡； 3、泵軸與電機軸不同心； 4、地腳夫螺栓松動。	1、調節出水閘閥，使之在規定范圍內運轉； 2、葉輪校正靜平衡； 3、校正泵軸與電機軸的同軸度； 4、擰緊地腳螺栓。
8、軸承過熱	1、軸承內沒有油； 2、泵軸與電機軸不在同一中心線上；	1、檢查并清洗軸承體，加潤滑油； 2、校正兩軸的同軸度使在同一中心線上；

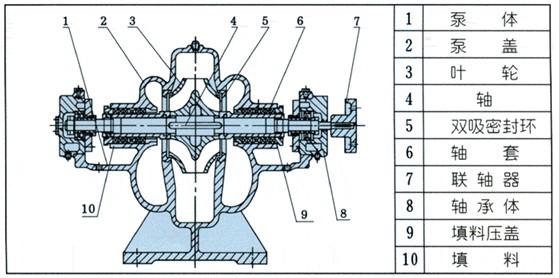

sh/S/SA雙吸中開離心泵結構圖：

     S、SH型單級雙吸泵的吸入口與吐出口均在水泵軸心線下方，水平方向與軸線成垂直位置、泵殼.中開，檢修時無需拆卸進水，排出管路及電動機(或其他原動機)從聯軸器向泵的方向看去，水泵均為逆吋針方向旋轉。如根據用戶特殊訂貨需要也可改為順吋針旋轉。
     S、SH型單級雙吸泵的主要另件有：泵體、泵蓋、葉輪、軸、雙吸密封環、軸套、軸承等。除軸的材料為優質碳素鋼外，其馀多為鑄鐵制成。
    泵體與泵蓋構成葉輪的工作室，在進出水法蘭上制有安裝真空表和壓力表的管螺孔，進出水法蘭的下部制有放水的管螺孔。
    葉輪經過靜平衡校驗，用軸套和兩側的軸套螺母固定，其軸向位置可以通過軸套螺母進行調整，葉輪的軸向力利用其葉片的對稱布置達到平衡，可能還有一些剩馀軸向力則同軸端的軸承承受。
   泵軸由兩個單列向心球軸承支承，軸承裝在泵體兩端的軸承體內，用黃油潤滑，雙吸密封環用以減少水泵壓水室的水漏回吸水室。
   水泵通過聯軸器由電動機直接傳動。
   軸封為軟填料密封，為了冷卻潤滑密封腔和防止空氣漏入泵內，在填料之間有水封環，水泵工作時小量高壓水通過水封管流入填料腔起水封作用。

sh/S/SA雙吸中開離心泵裝配，拆卸，安裝：

裝配與拆卸
1 、裝配轉子部件：依次將葉輪、軸套、軸套螺母、填料套、填料環、填料壓蓋，擋水圈、軸承部件裝在泵軸上，并套上雙吸密封環，然后裝上聯軸器。
2、將轉子部件裝在泵體上，調整葉輪的軸向位暈到兩側雙吸密封環的中間加以固定，將軸承體壓蓋同固定螺釘緊固。
3、裝上填料，放好中開面紙墊，蓋上泵蓋打緊螺尾柱銷后，擰緊泵蓋螺母，后裝上墳料壓蓋。但不要將填料壓得太緊，填料過緊會使軸套發熱，耗費功率較大，也不要壓得太松，過松會使液體滲漏大，水泵效率降低。
裝配完成后，用手轉動泵軸，沒有擦碰現象，轉動比較輕滑均勻即可，拆卸可按上述裝配順序相反地進行。
安裝
1 、檢査水泵和電動機應無損壞。
2、水泵的安裝高度，加上吸入管路的水力損失，及其速度能，不得大于樣本規定的允許吸上真空高度值�；A(chǔ)尺寸應符合泵機組的安裝尺寸。
3、安裝順序：
① 將水泵放在埋有地腳螺栓的混凝土基礎上，用調整其間的楔型墊塊的方法校正水平，并適當擰緊地腳螺栓，以防走動。
② 在基礎與泵底腳之后灌注混凝土。
③ 待混凝土干固后，擰緊地腳螺栓，并重新檢査水泵的水平度。
④ 校正電動機軸與水泵軸的同心度。使兩軸成一直線，在兩軸器外圓上的同軸度允差為0.1mm，端面間隙沿圓周的不均勻度允差0.3mm（在聯接進出水管路及試運行后再分別校核一遍，仍應符臺上述要求）。
⑤ 在檢査電動機轉向與水泵轉向一致后，裝上聯軸器及聯接柱銷。
4、進出水管路應另設支架支撐，不得籍泵本體支承。
5、水泵與管路之間的結臺面，應保證良好的氣密性，尤其是進水管路，必須保證嚴格的不漏氣，并且在裝置上應無窩存空氣的可能。
6、如水泵安裝在進水水位以上吋，為了灌泵起動，一般可裝底閥。也可采用真空引水的方法。
7、水泵與出水管路之后，一般需裝閘閥和止回閥(揚程小于20米的可不用)，止回閥裝在閘閥后面。以上所述的安裝方法是指不配帶公共底座的水泵機組。
安裝配帶公共底座的泵，用調整底座與混凝土基礎之間的楔形墊鐵來校正機組的水平。然后在其間灌注混凝土。其安裝原則與要求，和不配帶公共底座的機組相同。

sh/S/SA雙吸中開離心泵起動、停止和運行

1、起動與停止：
起動前，轉動泵的轉子，應該輕滑均勻。
② 關閉出水閘閥，向泵內注不（如無底閥則用真空泵抽空引水）要保證泵內充滿水.無空氣窩存。
③ 如果泵上裝有真空表或壓力表.要關閉其與泵相連接的旋基再起動電動機.待轉速正常后再打開；然后逐漸打開出水閘閥，如流置過大，可以適當?shù)仃P(guān)小閘閥進行調節；反之流量過小時.將閘閥開大。
④ 均勻地擰緊填料壓蓋上的壓緊螺母，使液體成滴狀漏出.同時注意填料腔處的溫升。
⑤ 當停止水泵運轉時.要先關閉真空表及壓力表的旋塞和出水管路上的閘閥.然后關閉電動機的電源.如
所處環境的溫度較低時，則應將泵體下部的四方螺塞打開.去掉?水.以免凍裂。⑥長期停止使用時.應拆開水泵將另件上的水擦干.在加工表面涂上防銹油保管好。
2、運轉：
① 水泵軸承高溫度不應超過75°C。
② 潤滑軸承用的鈣基黃油的數量以占軸承體空間的1/3?1/2為宜。
③ 填料磨損吋可適當壓緊填料壓蓋.若磨損過多應加以更換。
④ 定期柁査眹軸器部件.注意電機軸承溫升。
⑤ 運轉過程中.如發現矂聲或其他不正常的聲音時，應立即停車.檢査其原因.加以消除。
⑥ 不得任意提高水泵的轉速.但可以降低轉速使用.如本型泵額定轉速為n流量為Q，揚程為H.軸功率為N，降低轉速為n1.降速后流量.揚程.軸功率分別為Q1 、H1和N1.其相互關系.可用下列公式迸行換算：
Q1=（n1/n）Q H1=(n1/n)²H N1=(n1/n)³N

sh/S/SA雙吸中開離心泵基本參數：

型號	流量 Q		總揚程 H (m)	轉速 N (r/min)	功率 N(Kw)		效率 η （ %）	必須汽蝕余量 (m)	葉輪直徑 mm	泵質量 kg
型號	m3/h	L/s			軸功率	電機功率
6Sh-6 150s78	126	35	84	2900	40	55	72	5	248	150
	162	45	78		45.8		75
	198	55	70		51.0		74
6Sh-6A 150S78A	112	31	67	2900	30	45	68	5	220	150
	144	40	62		33.8		72
	180	50	55		38.5		70
6Sh-9 150S50	130	36.2	52	2900	25.3	37	74	5	200	145
	170	47.2	47.6		27.6		80
	220	61.2	35		31.3		67
6Sh-9A 150S50A	120	31	43.8	2900	18.5	30	72	5	186	145
	144	40	40		20.9		75
	180	50	35		24.5		70
8Sh-6 200S95	180	50	100	2900	79.1	110	62	5.5	284	245
	234	65	93.5		85.0		71
	288	80	82.5		88.6		73
8Sh-6A 200S95A	160	44.5	85.1	2900	60.8	90	61	5.5	262	245
	215	59.7	75.6		64.2		69
	265	73.6	70.2		71.4		71
8Sh-9 200S63	213	60	69	2900	55	75	74	4.7 5.5 7	236	265
	288	80	62.5		61.3		80
	351	97.5	50		67.8		70.5
8Sh-9A 200S63A	180	50	54.5	2900	41	55	65	4.5 5.0 6.2	220	265
	270	70	46		48.3		70
	324	90	37.5		51		65
8Sh-13 200S42	126216	3560	8448	2900	34.9	45	81	5.0 6.4 8.2	204	219
	162288	4580	7841.3		38.1		85
	198342	5595	7035		40.2		81
8SA-10 8Sh-13 200S42	198	55	43	2900	30.5	37	76	4.8 5.8 7	139	219
	270	75	36		33.1		80
	310	86	31		34.4		76
10Sh-6 250S65	360	100	71	1450	91.5	132	76	4	460	565
	486	135	65.1		109		79
	612	170	56		129.6		72
10Sh-6A 250S65A	342	95	61	1450	76.7	110	74	4	436	565
	468	135	54		89.4		77
	540	150	50		98		75
10Sh-9 250S39	360	100	42.5	1450	55.5	75	75	4	367	428
	486	135	38.5		61.5		83
	612	170	32.5		67.7		80

10Sh-9A 250S39A	324	90	35.5	1450	40.2	55	78	4	338	428
	468	130	30.5		45.7		85
	576	160	25		47.8		82
10Sh-13 250S24	360	100	27	1450	33.1	45	80	4	296	420
	486	135	23.5		36.2		86
	576	160	19		36.4		82
10Sh-13A 250S24A	342	95	22.2	1450	25.8	37	80	4	270	420
	414	115	20.3		27.6		83
	482	134	17.4		28.6		80
10Sh-19 250S14	360	100	17.5	1450	21.4	30	80	4	240	405
	486	135	14		21.8		85
	576	160	11		22.1		78
10Sh-19A 250S14A	320	89	13.7	1450	15.4	22	78	4	224	405
	432	120	11		15.8		82
	504	140	8.6		15.8		75

12Sh-6 300S90	590	164	98	1450	213	300	74	4.6 5.5 6.5	540	847
	792	220	90		245		80
	936	260	82		279		75
12Sh-6A 300S90A	576	160	86	1450	190	260	71	4.5 5.3 6.4	510	845
	755	210	78		217		74
	918	255	70		246		71
12Sh-6B 300S90B	540	150	72	1450	151	250	70	4.4 5.1 6.2	475	845
	720	200	67		180		73
	900	250	57		200		70
12Sh-9 300S58	576	160	65	1450	128	180	80	5.5	435	572
	792	220	58		149		84
	972	270	50		168		79
12Sh-9A 300S58A	530	147	55	1450	99.2	155	80	5.5	402	572
	720	200	49		116		83
	893	248	42		131		78
12Sh-9B 300S58B	504	140	47.2	1450	82.5	135	79	5.5	378	572
	684	190	43		97.7		82
	835	232	37		108		78
12Sh-13 300S32	612	170	38	1450	76.2	90	83	5.5	352	809
	792	220	32.2		79.8		87
	900	250	25.5		78.1		80
12Sh-13A 300S32A	550	153	31	1450	58.1	75	80	5.5	322	809
	720	200	26		60.7		84
	810	225	20.5		58		78
12Sh-19 300S19	612	170	23	1450	47.3	55	81	5.5	290	660
	792	220	19.4		49.8		84
	935	260	14		47.6		75
12Sh-19A 300S19A	504	140	20	1450	34.8	45	79	5.5	262	660
	720	200	16		38.3		82
	900	250	11.5		37.6		75
12Sh-28 300S12	611	170	14.5	1450	30.3	37	80	5.5	248	660
	792	220	12		31.2		83
	900	285	10		33.1		74
12Sh-28A 300S12A	522	145	11.8	1450	22.4	30	75	5.5	225	660
	685	190	10		23.3		80
	792	220	8.7		24.4		77

14Sh-6 350S125	850	236	140	1450	450	680	72	6.5	655	1580
	1250	347	125		525		81
	1663	461	100		620		73
14Sh-6A 350S125A	800	223	125	1450	391	630	70	6.5	620	1580
	1180	328	112		462		78
	1570	436	90		550		70
14Sh-6B 350S125B	745	207	108	1450	313	500	70	6.5	575	1580
	1100	305	96		373		77
	1460	405	77		422		72.5
14Sh-9 350S75	972	270	80	1450	268	400	79	6.5	500	1200
	1260	350	75		306		84
	1440	400	65		319		80
14SA-10 14Sh-9A 350S75A	900	250	70	1450	220	300	78	6.5	465	1200
	1170	325	65		247		84
	1330	370	56		257		79
14SA-10A 14Sh-9AB 350S75AB	900	250	60	1450	175	250	78	6.5	445	1200
	1080	300	58		196		84
	1260	350	54		213		79
14Sh-9B 350S75B	826	230	59	1450	178	260	75	6.5	428	1200
	1080	300	55		198		82
	1225	340	47.5		206		77

14ShA-108 14Sh-13 350S44	972	270	50	1470	164	220	81	6.5	410	1105
	126	350	43.8		179		84
	1480	410	37		188		79
14Sh-13A 350S44A	864	240	41	1470	121	180	80	6.5	380	1105
	1120	310	36		130		84
	1330	370	30		136		80
14Sh-19 350S26	971	270	32	1450	99.7	132	85	6.5	350	880
	1260	350	26		102		88
	1440	400	22		95.7		82
14Sh-19A 350S26A	864	240	26	1450	76.5	110	80	6.5	326	880
	1120	310	21.5		77		85
	1296	360	16.5		80		73
14Sh-28 350S16	971	270	20	1450	64.4	75	72	6.5	290	760
	1260	350	16.2		65.3		85
	1440	400	13.4		70		75
14Sh-28A 350S16A	864	240	16	1450	50.2	55	75	6.5	270	760
	1044	290	13.4		47.6		80
	1260	350	10		48.3		71
16Sh-9 400S96	1080	300	98	1480	400	500	71.5	5.5	535	1910
	1260	350	96		428		77
	1620	450	90		473		84
16Sh-9A 400S96A	1080	250	85.5	1480	346	440	73	6	510	1910
	1260	300	85		370		79
	1620	350	78		410		84
16Sh-9B 400S96B	1080	300	78	1480	29.8	440	77	6	480	1910
	1260	350	76		318		82
	1620	450	68		349		80
16SA-9J 16SA-9C 400S96J	900	250	40	980	124	185	79	3	535	1910
	1080	300	40		140		84
	1260	350	38		155.3		84
16SA-9JA 16SA-9D 400S96JA	900	250	37	980	112	155	81	5	510	1910
	1080	300	35		123		84
	1260	350	32		131		84
20Sh-6 500S98	1450	403	108	970	585	800	72.5	6	860	4330
	2016	560	98.4		680		79.5
	2300	640	89		735		76

20Sh-6A 500S98A	1349	375	93	970	490	630	70	6.4	800	4330
	1870	520	85		564		77
	2140	595	77		607		74
20Sh-9 500S59	1150	430	66	970	340	500	82	6	682	2750
	2016	560	59		390		83
	2450	680	50		433		77
20Sh-9A 500S59A	1405	390	58	970	300	400	74	6	640	2750
	1910	530	50		347		75
	2270	630	42		360		72
20Sh-9B 500S59B	1763	490	42	970	273	355	74	6	600	2750
	1763	490	42		273		74
	1763	490	42		273		74
20Sh-13 500S35	1550	430	40	970	206	280	82	6	550	2340
	2016	560	35.1		219		88
	2410	670	30		247		80
20Sh-13A 500S35A	1870	520	31	970	186	240	85	6	510	2340
	1870	520	31		186		85
	1870	520	31		186		85

20Sh-19 500S22	1620	450	27	970	148	180	80	6	465	2010
	2016	560	22		147		82
	2340	650	15		137		70
20Sh-19A 500S22A	1296	360	23	970	111	130	73	6	427	2010
	1870	520	17		108		80
	2016	560	14		101		76
20Sh-20	2500	694.4	24.5	745	238.3	340	70	4.5 5 5.2	605	3030
	3600	1000	21		248		83
	3800	1055	20.4		255.9		82.5
20Sh-20A	2500	694.4	22	740	218.3	280	70	5 5.4 5.6	584	3030
	3600	1000	17.2		215		80
	3800	1055	16		216.5		78
20Sh-28 500S13	1620	450	15.2	970	78.9	110	85	6	390	2000
	2016	560	12.8		79		89
	2325	646	10.6		78		86
24SA-10 24Sh-9 600S75	2750	764	80	960	689	900	87	8.7	765	4300
	3420	950	71		727		91
	3930	1092	60		730		88
24SA-10B 24Sh-9A 600S75A	2550	708	64	960	516	710	86	7.5	710	4300
	3168	880	61		585		90
	3640	1010	53		610		86
24Sh-9B 600S75B	2300	630	60	960	442	550	85	7.5	690	4300
	2800	778	56		514		88
	3200	889	49		502		85
24Sh-9J 600S39	2600	750	39	730	319	380	90	5.2	765	4300
	2600	750	39		319		90
	2600	750	39		319		90
24Sh-13 600S47	2502	695	56	970	460	550	83	7.5	630	3200
	3168	880	47.4		465		88
	3499	972	38		426		80
24Sh-15	2500	694	33.5	740	316.7	420	70	5 5.5 5.8	674	3120
	3600	1000	30		345.9		85
	4000	1111	28.5		365		83
24SA-18 24Sh-13A 600S47A	2700	750	48.5	970	434	450	83	7.5	615	4000
	3150	875	44		438		88
	3600	1000	32		392		80
24Sh-19 600S32	2480	700	37	970	295	380	86	7.5	540	2550
	3170	880	32		310		89
	3960	1100	22		279		85

24Sh-19A 600S32A	2304	640	31.5	970	235	280	84	7.5	500	2550
	2880	800	27		238		89
	3600	1000	20		231		85
24Sh-20 600S21	2500	694.4	24.5	740	238.3	340	70	5	605	3030
	3600	1000	21		248		83
	3800	1055	20.4		256		82.5
24Sh-20A 600S21A	2500	694.4	22	740	218.3	280	70	5	584	3030
	3600	1000	17.2		215		80
	3800	1055	16		216.3		78
24Sh-28 600S22	2340	650	23.5	970	187	250	80	7.5	500	2500
	2880	800	21		195		84.5
	3420	950	18		207		81
24Sh-28A 600S22A	2430	650	17.5	970	145	185	77	7.5	450	2500
	2880	800	15.5		148		82
	3420	950	13		154		78.5

28SA-10 28Sh-10 700S90	3715	1032	99.5	980	1157	1250	87	9.5	415	2500
	4700	1306	90		1252		92
	4898	1360	87		1018		89.5
28SA-10A 28Sh-10A 700S90A	3420	952	84.5	980	929	1250	85	8	840	5800
	4336	1204	76.5		1005		90
	4517	1255	74		1018		89.5
28SA-10J 28Sh-10JA 700S90JA	2111	586.4	57.5	742	501	710	52	5	775	5800
	3600	1000	52		555		72
	4248	1180	43.5		595		79
28SA-10JA 28Sh-10JB 700S90JB	2400	667	51	742	397	560	84	5	850	5800
	3000	833	47		431		89
	3744	1040	39.5		474		88.5
32Sh-9 800S76	4400	1222	82	740	1128	1500	87	8	780	5800
	5500	1528	76		1250		91
	6600	1722	68		1384		88
32Sh-9A 800S76A	4160	1156	75	742	976	1400	86	7.5	900	8000
	5200	1464	69		1085		86
	6200	1722	63		1222		87
32Sh-10	4680	1300	84	742	1216	1600	88	8.5	880	8000
	6330	1758	75		1405		92
	7200	2000	67.5		1478		90
32Sh-10A	4470	1242	76.5	600	1060	1400	88	7.5	990	8300
	5760	1600	70		1194		92
	6878	1910	61.5		1296		89
32Sh-10J	3960	1100	50	730	702	1000	77	6.5	950	8300
	5070	1408	47.5		785		84
	6210	1725	44		862		87
32SA-19E 32Sh-19 800S32	4700 5500 6010 6460	1305 1530 1670 1795	35 32.5 28.9 25.4	730	575 580 567 567	630	78 84 83.5 80.5	6.5	990	8300
32SA-19 32Sh-19A 800S32A	4550 5310 5800 6250	1260 1475 1600 1735	31 29 26.5 23	750	492 500 496 487	560	78 84 83.5 80.5	6.5	740	5100

32SA-19A 32Sh-19B 800S32B	4170	1050	29	600	391	450	79	6.5	715	5100
	5000	1388	26		393		84
	5450	1518	23.5		415		81
40Sh-8 1000S46	6600	1933	52	600	1222	1250	84	6	695	10000
	8250	2292	46		1174		88
	9900	2750	37		997		80
40Sh-8A 1000S46A	6000	1666	47	500	936	1250	80	6	670	10000
	7800	2167	41.5		1013		87
	9000	2722	32		992		79
1200S39	7200	2000	42.5	500	1023	1600	81.5	5.5
	9000	2500	39		1092.4		87.5
	10800	3000	33		1155		84
1200S39A	6480	1800	38.5	500	849	1250	80	5.5
	8100	2250	35		892.5		86.5
	9720	2700	29		925		83
1200S39B	5832	1620	34	500	675	1000	80	5.5
	7290	2025	31		718		85.7
	8748	2430	25.5		741		82
1200S85	9360	2600	95.7	745	2903	3450	84	11 12 12.4	1130	16000
	12240	3400	85		3147		90
	14400	4000	70		3228		85

120S56	8640	2400	60.5	600	1763	2240	82	7.5	780	16000
	10800	3000	56		1871		88
	12960	3600	47.5		1960		86
120S56A	7776	2160	54.5	600	1425	2000	81	7.5	760	15500
	9720	2700	50		1513		88
	11664	3240	42		1597		84
1200S32	8640	2400	35	600	992	1400	83	7.5	620	13000
	10800	3000	32		1082		87
	12960	3600	26		1073		85.5
1200S32A	7776	2160	32.5	600	834	1250	83	7.5	600	13000
	9720	2700	29		882		87
	11664	3240	23		880		83
1200S22	7920	2240	26	500	644	800	86	5.5	585	12500
	9612	2670	22		662		87
	10800	3000	18		638		83
