IS離心式清水泵結構及安裝使用說明

時間：2013/4/22 來源：浙江揚子江泵業有限公司

IS清水泵 IS離心式清水泵的結構說明：
1、IS清水泵 IS離心式清水泵根據國際標準ISO2858所規定的性能和尺寸設計的，主要由泵體、泵蓋、葉輪、軸、密封環、軸套及懸架軸承不見等組成。
2、IS清水泵 IS離心式清水泵的殼體（即泵體和泵蓋）構成泵的工作室。葉輪、軸和滾動軸承等為泵的轉子。懸架軸承部件支撐著泵的轉子部分，滾動軸承受泵的徑向力和軸向力。
3、IS清水泵 IS離心式清水泵的泵體和泵蓋部分，是從葉輪背面處剖分的，即通常所說的后開門結構形式。管道離心泵的優點是檢修方便，檢修時不動泵體，吸入管路，排出管路和電動機，只需拆下加長聯軸器的中間聯接件，即可退出轉子部分進行檢修。
4、IS清水泵 IS離心式清水泵的軸向密封環是由填料壓蓋，填料環和填料等組成，以防止進氣或大量漏水。IS泵的葉輪如有平衡，則裝有軟填料的空腔與葉輪吸入口相通，如葉輪入口處液體處于真空狀態，則很容易沿著軸套表面進氣，故在填料腔內裝有填料環通過泵蓋上的小孔，將泵室內壓力水引至填料環進行密封。泵的葉輪如沒有平衡孔，由于葉輪背面液體壓力大于大氣壓，因而不存在漏氣問題，故可不裝填料環。
5、IS清水泵 IS離心式清水泵為避免軸磨損，在軸通過填料腔的部位裝有軸套保護。軸套與軸之間準有O型密封圈，以防止沿著配合表面進氣或漏水。
6、IS清水泵 IS離心式清水泵的傳動方式是通過加長彈性聯軸器與電動機聯接的，泵的旋轉方向，從驅動端看，為順時針方向旋轉。
7、IS清水泵 IS離心式清水泵為了平衡泵的軸向力，大多數泵的葉輪前、后均設有密封環，并在葉輪后蓋板上設有平衡孔，由于有些泵軸向力不大，葉輪背面未設密封環和平衡孔。

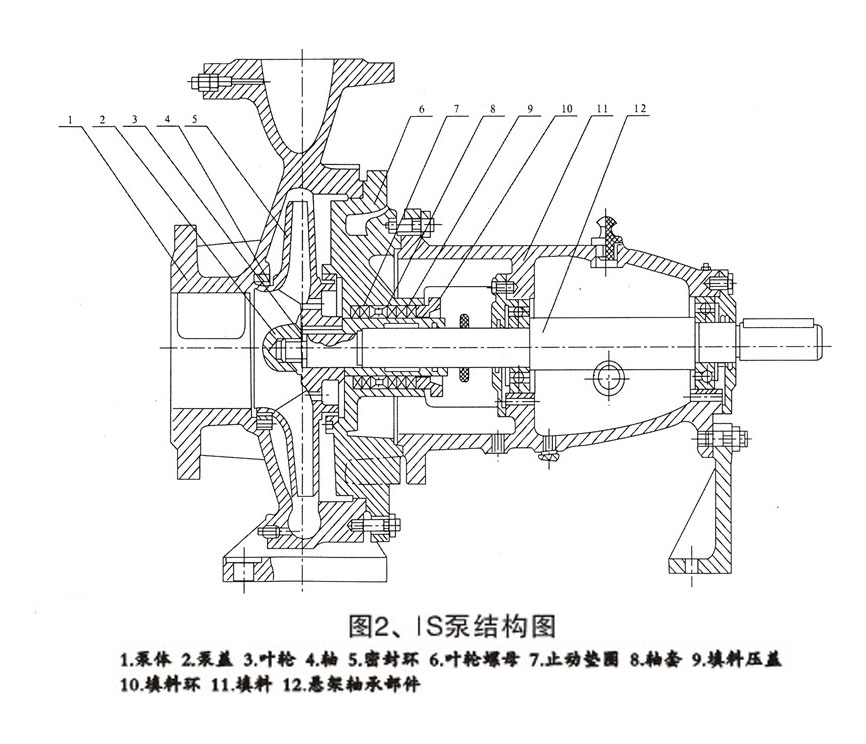

◆ IS清水泵 IS離心式清水泵的結構圖：

IS型清水泵性能參數表

型號	轉速	流量Qcapaciey		揚程	效率	功率P(kw)		必需汽蝕余量	重量
Type	Speedn(r/min)	(m3/h)	(L/s)	HeadH(m)	Efficiency η(%)	軸功率 Shaft power	電機功率 Motor power	(NPSH)r(m)	Gravity (kg)
IS80-50-200	2900	30	8.33	53	55	7.87	15	2.5	60
		50	13.9	50	69	9.87		2.5
		60	16.7	47	71	10.8		3.0
	1450	15	4.17	13.2	51	1.06	2.2	2.5
		25	6.94	12.5	65	1.31		2.5
		30	8.33	11.8	67	1.44		3.0
IS65-40-200	2900	15	4.17	53	49	4.42	7.5	2.0	58
		25	6.94	50	60	5.67		2.0
		30	8.33	47	61	6.29		2.5
	1450	7.5	2.08	13.2	43	0.63	1.1	2.0
		12.5	3.47	12.5	55	0.77		2.0
		15	4.17	11.8	57	0.85		2.5
IS65-40-250	2900	15	4.17	82	37	9.05	15	2.0	76
		25	6.94	80	50	10.88		2.0
		30	8.33	78	53	12.02		2.5
	1450	7.5	2.08	21	35	1.23	2.2	2.0
		12.5	3.47	20	46	1.48		2.0
		15	4.17	19.4	48	1.65		2.5
IS65-40-315	2900	15	4.17	127	28	18.5	30	2.5	84
		25	6.94	125	40	21.3		2.5
		30	8.33	123	44	22.8		3.0
	1450	7.5	2.08	32.3	25	2.63	4	2.5
		12.5	3.47	32	37	2.94		2.5
		15	4.17	31.7	41	3.16		3.0
IS80-65-125	2900	30	8.33	22.5	64	2.87	5.5	3.0	47
		50	13.9	20	75	3.63		3.0
		60	16.7	18	74	3.98		3.5
	1450	15	4.17	5.6	55	0.42	0.75	2.5
		25	6.94	5	71	0.48		2.5
		30	8.33	4.5	72	0.51		3.0
IS80-65-160	2900	30	8.33	36	61	4.82	7.5	2.5	52
		50	13.9	32	73	5.97		2.5
		60	16.7	29	72	6.59		3.0
	1450	15	4.17	9	55	0.67	1.5	2.5
		25	6.94	8	69	0.79		2.5
		30	8.33	7.2	68	0.86		3.0
IS80-50-200	2900	30	8.33	53	55	7.87	15	2.5	60
		50	13.9	50	69	9.87		2.5
		60	16.7	47	71	10.8		3.0
	1450	15	4.17	13.2	51	1.06	2.2	2.5
		25	6.94	12.5	65	1.31		2.5
		30	8.33	11.8	67	1.44		3.0
IS100-65-315	2900	60	16.7	133	55	39.6	75	3.0	128
		100	27.8	125	66	51.6		3.6
		120	33.3	118	67	57.5		4.2
	1450	30	8.33	34	51	5.44	11	2.0
		50	13.9	32	63	6.92		2.0
		60	16.7	30	64	7.67		2.5
IS125-100-200	2900	120	33.3	57.5	67	28	45	4.5	92
		200	55.5	50	81	33.6		4.5
		240	66.7	44.5	80	36.4		5.0
	1450	60	16.7	14.5	62	3.83	7.5	2.5
		100	27.8	12.5	76	4.48		2.5
		120	33.3	11	75	4.79		3.0
IS125-100-250	2900	120	33.3	87	66	43	75	3.8	127
		200	55.6	80	78	55.9		4.2
		240	66.7	72	75	62.8		5.0
	1450	60	16.7	21.5	63	5.59	11	2.5
		100	27.8	20	76	7.17		2.5
		120	33.3	18.5	77	7.84		3.0
IS125-100-315	2900	120	33.3	13.5	60	72.1	110	4.0	152
		200	55.6	125	75	90.8		4.5
		240	66.7	120	77	101.9		5.0
	1450	60	16.7	33.5	58	9.4	15	2.5
		100	27.8	32	73	11.9		2.5
		120	33.3	30.5	74	13.5		3.0
IS125-100-400	1450	60	16.7	52	53	16.1	30	2.5	206
		100	27.8	50	65	21		2.5
		120	33.3	48.5	67	23.6		3.0
IS 150-125-250	1450	120	33.3	22.5	71	10.4	18.5	3.0	150
		200	55.6	20	81	13.5		3.0
		240	66.7	17.5	78	14.7		3.5
IS150-125-315	1450	120	33.3	34	70	15.9	30	2.5	161
		200	55.6	32	79	22.1		2.5
		240	66.7	29	80	23.7		3.0
IS150-125-400	1450	120	33.6	53	62	27.9	45	2.0	264
		200	55.6	50	75	36.3		2.8
		240	66.7	46	74	40.6		3.5
IS200-150-250	1450	240	66.7	22.6	70	21.1	37	2.6	175
		400	111.1	20	82	26.6		4.6
		460	127.8	17.2	79	27.3		4.9
IS200-150-315	1450	240	66.7	37	70	34.6	55	3.0	252
		400	111.1	32	82	42.5		3.5
		460	127.8	28.5	80	44.6		4.0
IS200-150-400	1450	240	66.7	55	74	48.6	90	3.0	286
		400	111.1	50	81	67.2		3.8
		460	127.8	45	76	74.2		4.5

一、 IS清水泵結構說明
1、IS型清水泵系列根據國際標準ISO2858所規定的性能和尺寸設計的，除清水泵體外，其余零件如清水泵蓋、葉輪、軸、密封環、軸套及懸架體、滾動軸承等組成轉子部件。
清水泵的轉子部件用螺栓與清水泵體聯接，檢修時可取出整個部件，不需移動清水泵體和進、出水管路。
清水泵的殼體（即清水泵體和清水泵蓋）構成清水泵的工作室。
為了平衡清水泵的軸向力，大多數清水泵的葉輪前、后均設有密封環，并在葉輪后蓋板上設有平衡孔。由于有些清水泵的軸向力不大，葉輪背面未設密封環和平衡孔，其軸向力則由滾動軸承承受。
2、IS清水泵的軸封結構
（1）、清水泵的軸向軟填料密封系統是由填料壓蓋、填料環和填料等組成，以防止進氣或大量漏水。清水泵的葉輪如有平衡孔，則裝軟填料的空腔與葉輪吸入口相通。若葉輪入口處液體處于真空狀態，則很容易沿著軸套表面進氣，故在填料腔內裝有填料環，通過清水泵蓋的串水孔，將清水泵室壓力水引至填料環進行密封。為避免軸磨損，在軸通過填料腔的部位裝有軸套保護。軸套與軸之間裝有O型密封圈，以防沿著配合表面進氣或漏水。
（2）、清水泵的機械密封系統是由壓蓋、平墊、擋圈、短軸套和機械密封件等組成，屬單端面非平衡型機械密封。機械密封件的主要安裝尺寸符合DIN24960標準。圖二注出了有關尺寸供用戶更換時參考。若用戶更換的機械密封件的軸向尺寸較長、可減少S值或縮小短軸套的長度（當S=0）。裝機械密封的清水泵，清水泵蓋的串水孔端部應裝節流塞，使少量的水進入填料腔。
（3）、清水泵的橡膠油封系統多用于ISY型輸油清水泵，是由填料壓蓋、普通型骨架式橡膠油封和封油環組成。封油環內充滿潤滑脂，對軸套與油封間的運動起潤滑作用。采用橡膠油封時，清水泵蓋上沒有引導壓力液體至填料腔的小孔。
3、ISR型熱水清水泵的清水泵蓋與懸架體之間增加一個冷卻室蓋，在冷卻室蓋和清水泵蓋之間的空腔中通入冷卻水，冷卻軸封部位，以防止熱量傳入軸承。
在輸送熱水時，清水泵的進口壓力不低于下表的規定，以免發生氣蝕。

輸水溫度 ℃	80	90	100	110	120	130
進口壓力 MPa	0.1	0.12	0.15	0.2	0.25	0.3

二、裝配與拆卸
清水泵在裝配前應首先檢查零件有無影響裝配的缺陷，并擦拭干凈，方可進行裝配。
1、予先可將各處的連接螺栓、絲堵等分別擰緊在相應的零件上。
2、予先可將O型密封圈、紙墊、毛氈等分別放置在相應的零件上。
3、予先可將密封環成填料（或油封）、填料環（或封油環）、填料壓蓋等依次裝到清水泵蓋內。熱火清水泵則在清水泵蓋上裝好冷卻室蓋。
4、將滾動軸承裝到軸上，然后裝到懸架內，再合上壓蓋，壓緊滾動軸承，并在軸上套上擋水圈。
5、將軸套裝到軸上，再將清水泵蓋裝到懸架上，然后再將葉輪、止動墊圈，葉輪螺母等裝上，用套筒扳手擰緊。
安裝機械密封時，把靜環和平墊予先裝到壓蓋上，把壓蓋套在軸上，再把動環、動環座圈、彈簧、彈簧座、擋圈、短軸套依次裝到軸上，裝上葉輪，并用葉輪螺母擰緊，調整好間隙S，擰緊擋圈上的兩個擰緊螺釘。再卸下葉輪，裝上清水泵蓋，把壓蓋緊固到清水泵蓋上，然后再將葉輪、止動墊圈、葉輪螺母等裝上并擰緊。后將上述組件裝到清水泵體內、并擰緊清水泵體、與清水泵蓋的連接螺栓。
6、在上述裝配過程中，一些小件如平健、氈圈、擋水圈、軸套內O型密封圈等容易遺漏或裝錯順序，應特別注意。
7、清水泵拆卸順序基本可按裝配順序的反向進行。
三、安裝
清水泵安裝的好壞對清水泵的運行和壽命有重要影響，所以安裝和校正必須仔細進行。
1、安裝和校正
（a）、清除底座上的油膩和污垢，把底座放在地基上。
（b）、用水平儀檢查底座的水平度，允許用楔鐵找平（已組裝好的機組，可利用清水泵的出口法蘭平面檢查水平度）。
（c）、用水泥澆灌地腳螺檢孔眼。
（d）、水泥干固后應檢查地腳螺栓是否松動，然后擰緊地腳螺栓、重新檢查水平度。
（e）、清理底座的支持平面、水清水泵腳和電機腳的平面，并把水清水泵和電機安裝到底座上去。
（f）、聯軸器之間應保持一定的間隙，檢查水清水泵軸與電機軸中心線是否一致，可用薄墊片調整使其同心。
測量聯軸器的外園上下、左右的差別不得超過0.1mm，兩聯軸器端面間隙一周上大和小的間隙差不得超過0.3mm。
2、安裝說明
（a）、清水泵的安裝高度、管路的長度及直徑、流速應符合規定，力求減少不必要的損失、可參考附表進行核算。
（b）、長距輸送時應該取較大管徑。清水泵的管路應有自己的支架，不允許管路的重量加在清水泵上，避免把清水泵壓壞。
（c）、排出管路如裝止回閥，其安裝順序是：清水泵出口—閘閥—止回閥—出水管。
（d）、清水泵的吸入口為負壓時，吸入管路上不宜安裝閘閥。幾臺清水泵并聯運行時，每臺清水泵必須有自己的吸入管。
（e）、熱水清水泵的清水泵蓋上有兩個軟管接頭，供進、出冷卻水用。兩個接頭水平布置的進、出水管任意安排；兩個接頭呈上、下布置的，下面是進水管，上面是出水管。除200—150—315、200—150—400兩種型號的進、出水管是3/4”，其余型號清水泵的進、出水管都是1/2”。
四、起動、停止與運轉
1、起動
（a）、在機清水泵聯接前確定電動機的旋轉方向是否正確，清水泵的轉動是否靈活（或在清水泵內注滿水后檢查電機轉向，嚴禁清水泵內無水空轉）。
（b）、關閉吐出管路上的閘閥。
（c）、向清水泵內灌注水，或用真空清水泵引水。
（d）、接通電源，當清水泵達到正常轉速后，再逐漸打開吐出管路上的閘閥，并調節到所需要的工況。在吐出管上的閥閥關閉的情況下，清水泵連接工作的時間不能超過3分鐘。
2、停止
（a）、逐漸關閉吐出管路上的閘閥，切斷電源。
（b）、如環境溫度低于0℃，應將清水泵內水放出，以免凍裂。
（c）、如長期停止使用，應將清水泵拆卸清洗上油，包裝保管。
3、運轉
（a）、在開車及運行過程中，必須注意觀察儀表讀數、軸承升溫、填料滴漏和溫升以及清水泵的振動和雜音等是否正常，如果發現異常情況，應及時處理。
（b）、軸承溫度與環境溫度之差不得超過40℃，軸承溫升高不大于80℃。
（c）、填料漏水應該是少量均勻的。
（d）軸承油位應保持在正常位置上，不能過高或過低，過低時應及時補充潤滑油。
（e）、如密封環與葉輪配合部位的間隙磨損過大應更換新的密封環（新清水泵的直徑間隙在0.15～0.25mm左右）。
（f）、應盡量使清水泵在銘牌規定的性能點（流量、揚程等）附近運轉，這樣可使水清水泵長期在高效率區工作，以達到大的節能效果。

感謝您訪問我們揚子江泵業的網站www.shcygs.com，如有任何水泵疑問我們一定會盡心盡力為您提供優質的服務。
