YG型防爆氟橡膠合金機械密封銅葉輪管道油泵結構材料圖

時間：2013/5/3 來源：浙江揚子江泵業有限公司

YG型防爆管道油泵設計制造符合美國石油學會API610（一般煉廠用離心泵標準）和GB3215-82《煉廠化工及石油化工流程用離心泵通用技術條件》的有關規定。
1、可以不建泵房，在室外工作。
2、進出口法蘭在同一中心線上，可直接安裝管路上，立式結構，機泵一體，占地面積小，安裝十分方便。
3、采用優質機械密封，毫無泄漏，有效的減少了泵房的油氣含量，心頭了工作環境提高了泵房工作的安全可靠性。
4、選用防爆等級為DIIBT4的EX防爆電動機。材質：鑄鐵、不銹鋼。

YG立式管道油泵產品特性

1、泵為立式結構，進出口口徑相同，且位于同一中心線上，可象閥門一樣安裝于管路之中，外形緊湊美觀、占地面積小、建筑投入低，如加上防護罩則可置于戶外使用。
2、葉輪直接安在電機的加長軸上，軸向尺寸短，結構緊湊，泵與電機軸承配置合理，能有效地平衡泵運轉產生的徑向和軸向負荷，從而保證了泵的運行平穩，振動噪音很低。
3、軸封采用機械密封或機械密封組合，采用進口鈦合金密封環、中型耐高溫機械密封和采用硬質合金材質、耐磨密封，能有效地增長機械密封的使用壽命。
4、安裝檢修方便，無需拆動管路系統，只要卸下泵聯體座螺母即可抽出全部轉子部件。
5、可根據使用要求即流量和揚程的需要采用泵的串、并聯運行方式。
6、可根據管路布置的要求采用泵的豎式和橫式安裝。

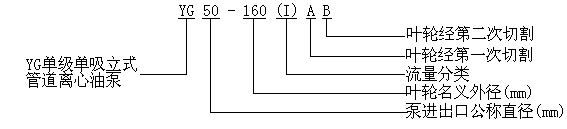

YG管道泵型號意義

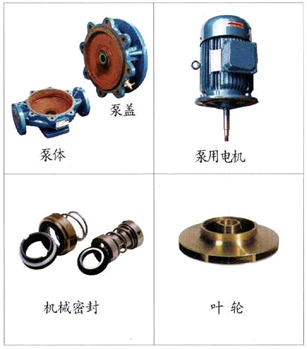

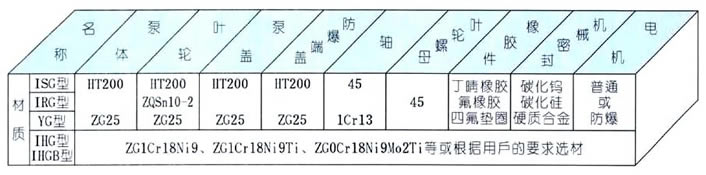

管道離心泵結構材料圖

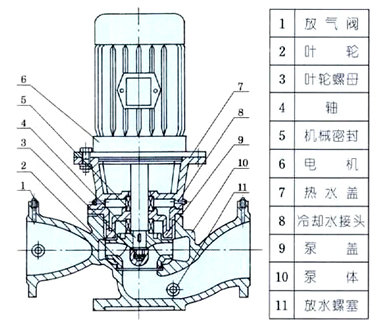

立式管道油泵結構圖

YG防爆離心油泵
型號	流量Q		揚程 m	效率 %	轉速 r/min	電機功率 KW	允許汽蝕余量 m
型號	m³/h	l/s	揚程 m	效率 %	轉速 r/min	電機功率 KW	允許汽蝕余量 m
15-80	1.5	0.42	8	34	2800	0.18	2.3
YG20-110	2.5	0.69	15	34	2800	0.37	2.3
YG20-160	2.5	0.69	32	25	2900	0.75	2.3
YG25-110	4	1.11	15	42	2900	0.55	2.3
YG25-125	4	1.11	20	36	2900	0.75	2.3
YG25-125A	3.6	1.0	16	35	2900	0.55	2.3
YG25-160	4	1.11	32	32	2900	1.5	2.3
YG25-160A	3.7	1.03	28	31	2900	1.1	2.3
YG32-100	4.5	12.5	12.5	44	2900	0.55	2.3
YG32-100（I）	6.3	1.75	12.5	54	2900	0.75	2.3
YG32-125	5	1.39	20	44	2900	0.75	2.3
YG32-125A	4.5	1.25	16	43	2900	0.55	2.3
YG32-160	6.5	5	32	44	2900	1.5	2.3
YG32-160A	4	1.1	25	34	2900	1.1	2.0
YG32-160（I）	6.3	1.75	32	40	2900	2.2	2.0
YG32-200	4.5	12.5	50	32	2900	3	2.0
YG32-200（I）	6.3	1.75	50	33	2900	4	2.0
YG32-200A	4	1.11	44	40	2900	2.2	2.0
YG40-100	6.3	1.75	12.5	54	2900	0.55	2.3
YG40100A	5.6	1.56	10	52	2900	0.37	2.3
YG40-125	6.3	1.75	20	46	2900	1.1	2.3
YG40-125A	5.6	1.56	16	45	2900	0.75	2.3
YG40-160	6.3	1.75	32	40	2900	2.2	2.3
YG40-160A	5.9	1.64	28	39	2900	1.5	2.3
YG40-160B	5.5	1.53	24	38	2900	1.1	2.3
YG40-200	6.3	1.75	50	33	2900	4	2.3
YG40-200A	5.9	1.64	44	31	2900	3	2.3
YG40-200B	5.3	1.47	36	29	2900	2.2	2.3
YG40-250	6.3	1.75	80	28	2900	7.5	2.3
YG40-250A	5.9	1.64	70	28	2900	5.5	2.3
YG40-250B	5.5	1.53	60	27	2900	4	2.3
YG40-100（I）	12.5	3.47	12.5	62	2900	1.1	2.3
YG40-100（I）A	11	3.05	10	60	2900	0.75	2.3
YG40-125（I）	12.5	3.47	20	58	2900	1.5	2.3
YG40-125（I）A	11	3.05	16	57	2900	1.1	2.3
YG40-160（I）	12.5	3.47	32	52	2900	3	2.3
YG40-160（I）A	11.7	3.25	28	51	2900	2.2	2.3
YG40-160（I）B	10.4	2.89	22	50	2900	1.5	2.3
YG40-200（I）	12.5	3.47	50	46	2900	5.5	2.3
YG40-200（I）A	11.7	3.25	44	45	2900	4	2.3
YG40-200（I）B	10.6	2.94	36	44	2900	3	2.3
YG40-250（I）	12.5	3.47	80	38	2900	11	2.3
YG40-250（I）A	11.6	3.22	70	38	2900	7.5	2.3
YG40-250（I）B	10.8	3.0	60	37	2900	7.5	2.3
YG40-250（I）C	10.0	2.78	52	36	2900	5.5	2.3
YG50-100	12.5	3.47	12.5	62	2900	1.1	2.3
YG50-100A	11	3.05	10	60	2900	0.75	2.3
YG50-125	12.5	3.47	20	58	2900	1.5	2.3

型號	流量Q		揚程 m	效率 %	轉速 r/min	電機功率 KW	允許汽蝕余量 m
型號	m³/h	l/s	揚程 m	效率 %	轉速 r/min	電機功率 KW	允許汽蝕余量 m
YG50-125A	11	3.05	16	57	2900	1.1	2.3
YG50-160	12.5	3.47	32	52	2900	3	2.3
YG50-160A	11.7	3.25	28	51	2900	2.2	2.3
YG50-160B	10.4	2.89	22	50	2900	1.5	2.3
YG50-200	12.5	3.47	50	46	2900	5.5	2.3
YG50-200A	11.7	3.25	44	45	2900	4	2.3
YG50-200B	10.6	2.94	36	44	2900	3	2.3
YG50-250	12.5	3.47	80	38	2900	11	2.3
YG50-250A	11.6	3.22	70	38	2900	7.5	2.3
YG50-250B	10.8	3.0	60	37	2900	7.5	2.3
YG50-250C	10.0	2.78	52	36	2900	5.5	2.3
YG50-100（I）	25	6.94	12.5	69	2900	1.5	2.5
YG50-100（I）A	22.3	6.19	10	67	2900	1.1	2.5
YG50-125（I）	25	6.94	20	68	2900	3	2.5
YG50-125（I）A	22.3	6.19	16	66	2900	2.2	2.5
YG50-160（I）	25	6.94	32	63	2900	4	2.5
YG50-160（I）A	23.4	6.5	28	62	2900	4	2.5
YG50-160（I）B	21.6	6.0	24	58	2900	3	2.5
YG50-200（I）	25	6.94	50	58	2900	7.5	2.5
YG50-200（I）A	23.5	6.53	44	57	2900	7.5	2.5
YG50-200（I）B	21.8	6.06	38	55	2900	5.5	2.5
YG50-250（I）	25	6.94	80	50	2900	15	2.5
YG50-250（I）A	23.4	6.5	70	50	2900	11	2.5
YG50-250（I）B	21.6	6.0	60	49	2900	11	2.5
YG50-315（I）	25	6.94	125	40	2900	30	2.5
YG50-315（I）A	23.7	6.58	113	40	2900	22	2.5
YG50-315（I）B	22.5	6.25	101	39	2900	18.5	2.5
YG50-315（I）C	20.6	5.72	85	38	2900	15	2.5
YG65-100	25	6.94	12.5	69	2900	1.5	2.5
YG65-100A	22.3	6.19	10	67	2900	1.1	2.5
YG65-125	25	6.94	20	68	2900	3	2.5
YG65-125A	22.3	6.19	16	66	2900	2.2	2.5
YG65-160	25	6.94	32	63	2900	4	2.5
YG65-160A	23.4	6.5	28	62	2900	4	2.5
YG65-160B	21.6	6.0	24	58	2900	3	2.5
YG65-200	25	6.94	50	58	2900	7.5	2.5
YG65-200A	23.5	6.53	44	57	2900	7.5	2.5
YG65-200B	21.8	6.06	38	55	2900	5.5	2.5
YG65-250	25	6.94	80	50	2900	15	2.5
YG65-250A	23.4	6.5	70	50	2900	11	2.5
YG65-250B	21.6	6.0	60	49	2900	11	2.5
YG65-315	25	6.94	125	40	2900	30	2.5
YG65-315A	23.7	6.58	113	40	2900	22	2.5
YG65-315B	22.5	6.25	101	39	2900	18.5	2.5
YG65-315C	20.6	5.72	85	38	2900	15	2.5
YG65-100（I）	50	13.9	12.5	73	2900	3	3.0
YG65-100（I）A	44.7	12.4	10	72	2900	2.2	3.0
YG65-125（I）	50	13.9	20	72.5	2900	5.5	3.0

型號	流量Q		揚程 m	效率 %	轉速 r/min	電機功率 KW	允許汽蝕余量 m
型號	m³/h	l/s	揚程 m	效率 %	轉速 r/min	電機功率 KW	允許汽蝕余量 m
YG65-125（I）A	45	12.5	16	71	2900	4	3.0
YG65-160（I）	50	13.9	32	71	2900	7.5	3.0
YG65-160（I）A	46.7	13.0	28	70	2900	7.5	3.0
YG65-160（I）B	43.3	12.0	24	69	2900	5.5	3.0
YG65-200（I）	50	13.9	50	67	2900	15	3.0
YG65-200（I）A	47	13.1	44	66	2900	11	3.0
YG65-200（I）B	43.5	12.1	38	65	2900	7.5	3.0
YG65-250（I）	50	13.9	80	59	2900	22	3.0
YG65-250（I）A	46.7	13.0	70	59	2900	18.5	3.0
YG65-250（I）B	43.3	12.0	60	58	2900	15	3.0
YG65-315（I）	50	13.9	125	54	2900	37	3.0
YG65-315（I）A	46.5	12.9	110	54	2900	30	3.0
YG65-315（I）B	44.5	12.4	100	53	2900	30	3.0
YG65-315（I）C	41	11.4	85	51	2900	22	3.0
YG80-100	50	13.9	12.5	73	2900	3	3.0
YG80-100A	44.7	12.5	10	72	2900	2.2	3.0
YG80-125	50	13.9	20	72.5	2900	5.5	3.0
YG80-125A	45	12.5	16	71	2900	4	3.0
YG80-160	50	13.9	32	71	2900	7.5	3.0
YG80-160A	46.7	13.0	28	70	2900	7.5	3.0
YG80-160B	43.3	12.0	24	69	2900	5.5	3.0
YG80-200	50	13.9	50	67	2900	15	3.0
YG80-200A	47	13.1	44	66	2900	11	3.0
YG80-200B	43.5	12.1	38	65	2900	7.5	3.0
YG80-250	50	13.9	80	59	2900	22	3.0
YG80-250A	46.7	13.0	70	59	2900	18.5	3.0
YG80-250B	43.3	12.0	60	58	2900	15	3.0
YG80-315	50	13.9	125	54	2900	37	3.0
YG80-315A	46.5	12.9	110	54	2900	30	3.0
YG80-315B	44.5	12.4	100	53	2900	30	3.0
YG80-315C	41	11.4	85	51	2900	22	3.0
YG80-350	50	13.9	150	66	2900	55	3.0
YG80-350A	44.5	12.4	142	65	2900	45	3.0
YG80-350B	41	11.4	135	62	2900	37	3.0
YG80-100（I）	100	27.8	12.5	76	2900	5.5	4.5
YG80-100（I）A	89	24.7	10	74	2900	4	4.5
YG80-125（I）	100	27.8	20	76	2900	11	4.5
YG80-125（I）A	89	24.7	16	74	2900	7.5	4.5
YG80-160（I）	100	27.8	32	76	2900	15	4.5
YG80-160（I）A	93.5	26.0	28	74	2900	11	4.5
YG80-160（I）B	86.6	24.1	24	72	2900	11	4.5
YG80-200（I）	100	27.8	50	74	2900	2	4.5
YG80-200（I）A	93.5	26.0	44	73	2900	18.5	4.5
YG80-200（I）B	87	24.2	38	71	2900	15	4.5
YG80-250（I）	100	27.8	80	69	2900	37	4.5
YG80-250（I）A	93.5	26.0	70	68	2900	30	4.5
YG80-250（I）B	87	24.2	60	66	2900	30	4.5
YG80-315（I）	100	27.8	125	66	2900	75	4.5

型號	流量Q		揚程 m	效率 %	轉速 r/min	電機功率 KW	允許汽蝕余量 m
型號	m³/h	l/s	揚程 m	效率 %	轉速 r/min	電機功率 KW	允許汽蝕余量 m
YG80-315（I）A	95	26.4	113	66	2900	55	4.0
YG80-315（I）B	90	25	101	65	2900	45	4.0
YG80-315（I）C	82	22.8	85	63	2900	37	4.0
YG100-100	100	27.8	12.5	76	2900	5.5	4.5
YG100-100A	89	47	10	74	2900	4	4.5
YG100-125	100	27.8	20	76	2900	11	4.5
YG100-125A	89	24.7	16	74	2900	7.5	4.5
YG100-160	100	27.8	32	76	2900	15	4.5
YG100-160A	93.5	26.0	28	74	2900	11	4.5
YG100-160B	86.6	24.1	24	72	2900	11	4.5
YG100-200	100	27.8	50	74	2900	22	4.0
YG100-200A	93.5	26.0	44	73	2900	18.5	4.0
YG100-200B	87	24.2	38	71	2900	15	4.0
YG100-250	100	27.8	80	69	2900	37	4.0
YG100-250A	93.5	26.0	70	68	2900	30	4.0
YG100-250B	87	24.2	60	66	2900	30	4.0
YG100-315	100	27.8	125	66	2900	75	4.0
YG100-315A	95	26.4	113	66	2900	55	4.0
YG100-315B	90	25	101	65	2900	45	4.0
YG100-315C	82	22.8	85	63	2900	37	4.0
YG100-100（I）	160	44.4	12.5	73	2900	11	4.5
YG100-125（I）	160	44.4	20	74	2900	15	4.5
YG100-125（I）A	140	39	17	72	2900	11	4.5
YG100-160（I）	160	44.4	32	32	2900	22	5.6
YG100-160（I）A	140	39	28	28	2900	18.5	5.0
YG100-200（I）	100	44.4	50	50	2900	37	5.2
YG100-200（I）A	140	39	45	45	2900	30	4.5
YG100-200（I）B	100	27.8	40	40	2900	22	4.5
YG100-250（I）	160	44.4	80	80	2900	55	4.8
YG100-250（I）A	39	72	72	2900	45	4.5
YG100-250（I）B	100	27.8	65	65	2900	37	4.5
YG100-350	100	27.8	150	150	2900	90	4.0
YG100-350A	87	24.2	142	142	2900	75	4.0
YG100-350B	82	22.8	135	135	2900	55	4.0
YG125-100	160	44.4	12.5	12.5	2900	11	4.0
YG125-100A	143	39.7	10	10	2900	7.5	4.0
YG125-125	160	44.4	20	20	2900	15	4.0
YG125-125A	143	39.7	16	16	2900	11	4.0
YG125-160	160	44.4	32	32	2900	22	4.0
YG125-160A	150	41.7	28	28	2900	18.5	4.0
YG125-160B	138	38.3	24	24	2900	15	4.0
YG125-200	160	44.4	50	50	2900	37	5.5
YG125-200A	150	41.7	44	44	2900	30	5.5
YG125-200B	138	38.3	37.5	37.5	2900	22	5.5
YG125-250	160	44.4	80	80	2900	55	5.0
YG125-250A	150	41.7	70	70	2900	45	5.5
