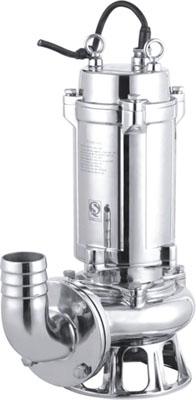

316L雙端面密封不銹鋼潛水排污泵結構說明
時間：2013/7/4 來源：浙江揚子江泵業有限公司
2、機械密封采用雙端面密封與雙層型式，材質采用新型硬質耐磨材料，長期處于油室內運行，可使泵安全連續運行8000小時以上。
3、泵整體結構體積小、重量輕、耐磨、節能、外型美觀，檢修方便，無需建泵房，潛入水中即可工作，減少工程造價。
4、電泵內安裝過熱與電流保護器，防止電機過載發熱。對于功率7.5kW以上的泵設有高精度、抗干擾的密封泄露監控裝置（根據用戶需求裝配）。
5、可根據用戶需求，配備全自動安全保護控制柜，對泵的漏水、漏電、過載及超溫等進行監控，保證泵運行的安全性和可靠性。
一、產品概述
1、WQ系列潛水排污泵采用獨特的單、雙流道式葉輪結構，提高了污物的通過能力，能通過泵口徑5倍纖維，與直徑約為泵出口口徑50%的固體顆粒。
2、機械密封采用雙端面密封與雙層型式，材質采用新型硬質耐磨材料，長期處于油室內運行，可使泵安全連續運行8000小時以上。
3、泵整體結構體積小、重量輕、耐磨、節能、外型美觀，檢修方便，無需建泵房，潛入水中即可工作，減少工程造價。
4、電泵內安裝過熱與電流保護器，防止電機過載發熱。對于功率7.5kW以上的泵設有高精度、抗干擾的密封泄露監控裝置（根據用戶需求裝配）。
5、可根據用戶需求，配備全自動安全保護控制柜，對泵的漏水、漏電、過載及超溫等進行監控，保證泵運行的安全性和可靠性。
二、主要用途
1、功率0.75-15kW，流量5m3/h-300m3/h，揚程5-40m，電壓110V-660V，頻率50-60Hz，出水口徑40-200mm（1?〃-8〃）。
2、適用于建筑樓宇、醫院、住宅小區、市政工程、道路交通及施工、工廠排污、養殖業、藥業、飲料、海水鹽水、一般腐蝕性介質中含有的固體顆粒、長纖維廢水、污水。
三、本產品材料耐腐蝕性能：
|
不銹鋼材料 |
普通水 |
礦泉水 |
中性 |
酸性 |
堿性 |
海水 |
鹽水 |
說明字母意義 |
|
S201 |
A |
A |
B |
不 |
不 |
不 |
不 |
A：滿足 B：適用 |
|
S304 |
A |
A |
A |
A |
B |
B |
A | |
|
S316 |
A |
A |
A |
A |
A |
A |
A |
1、介質溫度不超過60℃，介質密度<1.2kg/dm3，抽送介質的顆粒含量比大于60%，抽送介質PH值為4-10。
2、電機部分露出液面不得超過電機?。
3、抽送強腐蝕性介質進行特殊定貨，我們將有針對性的為您設計服務。
五、結構說明
1、泵體、葉輪：在實測實驗基礎上，精心選擇和匹配泵體、葉輪，抗堵塞性能好、效率高、功率曲線平坦不易過載，葉輪平衡精確，振動小，轉動平穩。
2、電機：專門設計的潛水電機，F(xiàn)級絕緣IPX8防護，允許溫升升高F級105℃加環境溫度35℃，在正常溫升條件下，電機絕緣壽命延長，而潛水冷卻效果好，實際溫升低，電機絕緣壽命更長。
3、軸封：電機軸封采用雙端面機械密封，形成兩道可靠的密封防線，有效地阻止水進入油室，正常使用情況下，無故障運行時間超過8000小時。
4、電纜及其密封：電纜為耐污水加強型PVC與NBR橡膠護套，電纜線芯截面按40℃環境溫度及電動滿載功率下長期可靠運行設計；電機在非滿載功率下或在環境溫度40℃一下運行，使用壽命更長。電纜線、橡膠護套與電機蓋連接用壓蓋壓緊，防止介質從電纜與電機蓋接口面滲入電機內腔，絕對禁止搬運時用電纜拉扯（或作為提繩）。
5、電機外殼：機殼、泵蓋、壓蓋等組成電機外殼，各零件連接配合處有可靠的密封，每臺都經嚴格的氣壓試驗檢驗，確保無滲漏。
|
產品型號 |
流量 (m³/h) |
揚程 |
額定功率(kW) |
同步轉速 |
電源 (V) |
配管口徑 |
揚程使用范圍 |
|
25WQD2-8-0.25S |
2 |
8 |
0.25 |
3000 |
220/380 |
25 |
全揚程 |
|
25WQD3-7-0.25S |
3 |
7 |
0.25 |
3000 |
220/380 |
25 |
全揚程 |
|
32WQD4-5-0.25S |
4 |
5 |
0.25 |
3000 |
220/380 |
32 |
全揚程 |
|
40WQD7-3-0.25S |
7 |
3 |
0.25 |
3000 |
220/380 |
40 |
全揚程 |
|
25WQD3-9-0.37S |
3 |
9 |
0.37 |
3000 |
220/380 |
25 |
全揚程 |
|
32WQD5-7-0.37S |
5 |
7 |
0.37 |
3000 |
220/380 |
32 |
全揚程 |
|
32WQD6-6-0.37S |
6 |
6 |
0.37 |
3000 |
220/380 |
32 |
全揚程 |
|
40WQD7-5-0.37S |
7 |
5 |
0.37 |
3000 |
220/380 |
40 |
全揚程 |
|
25WQD3-12-0.55S |
3 |
12 |
0.55 |
3000 |
220/380 |
25 |
全揚程 |
|
32WQD4-10-0.55S |
4 |
10 |
0.55 |
3000 |
220/380 |
32 |
全揚程 |
|
32WQD6-8-0.55S |
6 |
8 |
0.55 |
3000 |
220/380 |
32 |
全揚程 |
|
40WQD7-7-0.55S |
7 |
7 |
0.55 |
3000 |
220/380 |
40 |
全揚程 |
|
25WQD3-14-0.75S |
3 |
14 |
0.75 |
3000 |
220/380 |
25 |
全揚程 |
|
32WQD5-12-0.75S |
5 |
12 |
0.75 |
3000 |
220/380 |
32 |
全揚程 |
|
40WQD10-9-0.75S |
10 |
9 |
0.75 |
3000 |
220/380 |
40 |
全揚程 |
|
50WQD12-8-0.75S |
12 |
8 |
0.75 |
3000 |
220/380 |
50 |
全揚程 |
|
50WQD15-6-0.75S |
15 |
6 |
0.75 |
3000 |
220/380 |
50 |
全揚程 |
|
40WQD8-15-1.1S |
8 |
15 |
1.1 |
3000 |
220/380 |
40 |
全揚程 |
|
50WQD12-12-1.1S |
12 |
12 |
1.1 |
3000 |
220/380 |
50 |
全揚程 |
|
50WQD15-8-1.1S |
15 |
8 |
1.1 |
3000 |
220/380 |
50 |
全揚程 |
|
50WQD20-6-1.1S |
20 |
6 |
1.1 |
3000 |
220/380 |
50 |
全揚程 |
|
40WQD6-18-1.5S |
6 |
18 |
1.5 |
3000 |
220/380 |
40 |
全揚程 |
|
50WQD10-15-1.5S |
10 |
15 |
1.5 |
3000 |
220/380 |
50 |
全揚程 |
|
50WQD15-12-1.5S |
15 |
12 |
1.5 |
3000 |
220/380 |
50 |
全揚程 |
|
65WQD25-7-1.5S |
25 |
7 |
1.5 |
3000 |
220/380 |
65 |
全揚程 |
|
50WQ9-22-2.2S |
9 |
22 |
2.2 |
3000 |
380 |
50 |
全揚程 |
|
50WQ15-18-2.2S |
15 |
18 |
2.2 |
3000 |
380 |
50 |
全揚程 |
|
65WQ25-12-2.2S |
25 |
12 |
2.2 |
3000 |
380 |
65 |
全揚程 |
|
80WQ45-7-2.2S |
45 |
7 |
2.2 |
3000 |
380 |
80 |
全揚程 |
|
50WQ12-25-3S |
12 |
25 |
3 |
3000 |
380 |
50 |
全揚程 |
|
50WQ15-22-3S |
15 |
22 |
3 |
3000 |
380 |
50 |
全揚程 |
|
65WQ25-15-3S |
25 |
15 |
3 |
3000 |
380 |
65 |
全揚程 |
|
80WQ50-10-3S |
50 |
10 |
3 |
3000 |
380 |
80 |
全揚程 |
|
50WQ10-36-4S |
10 |
36 |
4 |
3000 |
380 |
50 |
全揚程 |
|
50WQ15-34-4S |
15 |
34 |
4 |
3000 |
380 |
50 |
全揚程 |
|
65WQ25-27-4S |
25 |
27 |
4 |
3000 |
380 |
65 |
全揚程 |
|
80WQ55-12-4S |
55 |
12 |
4 |
3000 |
380 |
80 |
全揚程 |
|
100WQ75-7-4S |
75 |
7 |
4 |
3000 |
380 |
100 |
全揚程 |
|
65WQ30-30-5.5S |
30 |
30 |
5.5 |
3000 |
380 |
65 |
全揚程 |
|
80WQ40-22-5.5S |
40 |
22 |
5.5 |
3000 |
380 |
80 |
全揚程 |
|
100WQ65-15-5.5S |
65 |
15 |
5.5 |
3000 |
380 |
100 |
全揚程 |
|
100WQ100-10-5.5S |
100 |
10 |
5.5 |
3000 |
380 |
100 |
全揚程 |
|
65WQ25-40-7.5S |
25 |
40 |
7.5 |
3000 |
380 |
65 |
全揚程 |
|
80WQ40-30-7.5S |
40 |
30 |
7.5 |
3000 |
380 |
80 |
全揚程 |
|
100WQ80-20-7.5S |
80 |
20 |
7.5 |
3000 |
380 |
100 |
全揚程 |
|
100WQ100-15-7.5S |
100 |
15 |
7.5 |
3000 |
380 |
100 |
全揚程 |
|
150WQ140-9-7.5S |
140 |
9 |
7.5 |
3000 |
380 |
150 |
全揚程 |
|
80WQ45-40-11S |
45 |
40 |
11 |
3000 |
380 |
80 |
全揚程 |
|
100WQ70-22-11S |
70 |
22 |
11 |
3000 |
380 |
100 |
全揚程 |
|
100WQ100-16-11S |
100 |
16 |
11 |
3000 |
380 |
100 |
全揚程 |
|
150WQ150-12-11S |
150 |
12 |
11 |
3000 |
380 |
150 |
全揚程 |
|
80WQ45-45-15S |
45 |
45 |
15 |
3000 |
380 |
80 |
全揚程 |
|
100WQ80-30-15S |
80 |
30 |
15 |
3000 |
380 |
100 |
全揚程 |
|
150WQ200-11-15S |
200 |
11 |
15 |
3000 |
380 |
150 |
全揚程 |
|
200WQ300-8-15S |
300 |
8 |
15 |
3000 |
380 |
200 |
全揚程 |
