箱式管網疊壓變頻供水設備工作原理示意圖
時間：2013/7/16 來源：浙江揚子江泵業有限公司

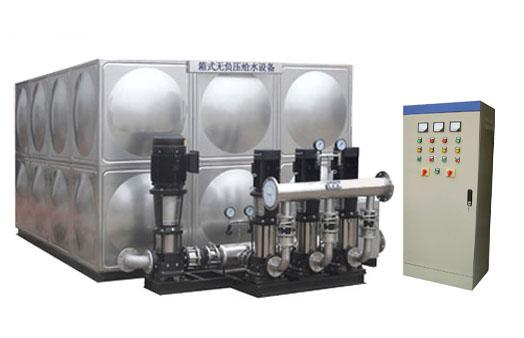

箱式管網疊壓變頻供水上設備主要是由密封結構水箱、增壓設備、穩流器及泵組組成。系統分兩路進水，一路進水箱，一路進穩流器。當水量小，自來水服務壓力高時，設備直接從自來水管網取水，疊壓供水。當自來水服務壓力低時，增壓裝置開水工作，將水箱內的水加壓到設置的服務壓力，進行差量補償，從而達到節能、無二次污染、恒壓供水的目的。對市政自來水管網沒有影響，是供水領域的新一代節能產品。
u適用范圍
居民生活用水：如高層建筑、居民小區、別墅等
公 共 場 所：如醫院、學校、體育館、高爾夫球場、機場
商 用 大 廈：如賓館、寫字樓、百貨商場、大型桑拿浴等
灌 溉：如公園、游樂場、果園、農場等
制 造 業：如生產制造、洗滌裝置、食品工業、工廠等
其 他：水池及其他形式供水的改造等
u功能特點
保持恒壓壓力
一設備通過壓力傳感器實時檢測出口壓力，將檢測和設定值進行比較運算，確定水泵的投入臺數和變頻器的輸出頻率（反映為電機及水泵的轉速），以實現恒壓的目的。當自來水管網壓力波動使得壓力值小于正常壓力值，進水量暫時小于出水量時，系統自動將穩壓裝置關到合適的位置，并啟動增壓裝置通過多點取水，進行加壓，直至進水口壓力到達市政自來水管網正常壓力值，確保設備進水口水量充足，以滿足用戶的用水需求。
高度自動化
-系統能實現全自動控制，具有手動/自動切換、主備泵定時輪換、壓力調整、恒壓、高低壓保護、缺相保護、過載保護、過熱保護、缺水保護、自動休眠、瞬間跳閘保護等功能。
疊壓運行，節省費用
-系統保證管道恒壓是根據用水量的變化調整投入臺數和運轉速度，用水量大時投入功率大，用水量小時投入功率小。小水用量時（如夜間）系統由小功率泵變頻調速恒壓供水。系統一直在高效率點運行。因而大大降低了運行費用。
-充分利用市政管網水源本身具有的壓力，差多水補多少，只需在市政壓力基礎上補壓即可，大限度地發揮了變頻器變頻調速的節能效果。節能效果十分顯著。
衛生
-過流部件均采用不銹鋼等食品級材料制造，符合國標涉水衛生規范。
-箱式管網疊壓設備能通過用水，每天自動切換至水箱供水，使得水箱內貯水每天更新，確保用水衛生。整套供水設備潔凈衛生，以連續密閉的增壓供水方式，安全保證了市政水源的國家水質衛生標準。從根本上避免了各種水源污染問題。
反沖洗功能
-系統具有反沖洗控制功能，當水箱使用一段時間后，系統利用水泵的高壓水定期對水箱進行沖洗，同時將含有雜質的水排放出去，確保水箱內不會產生污垢，保證用戶用水潔凈。

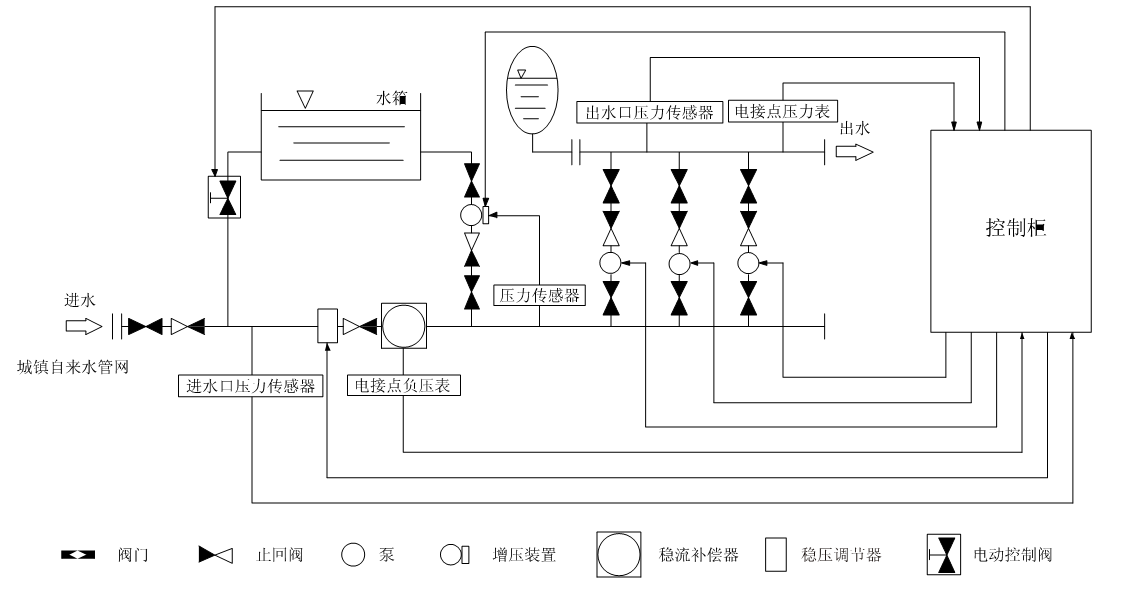

u箱式管網疊壓變頻供水上設備示意圖
