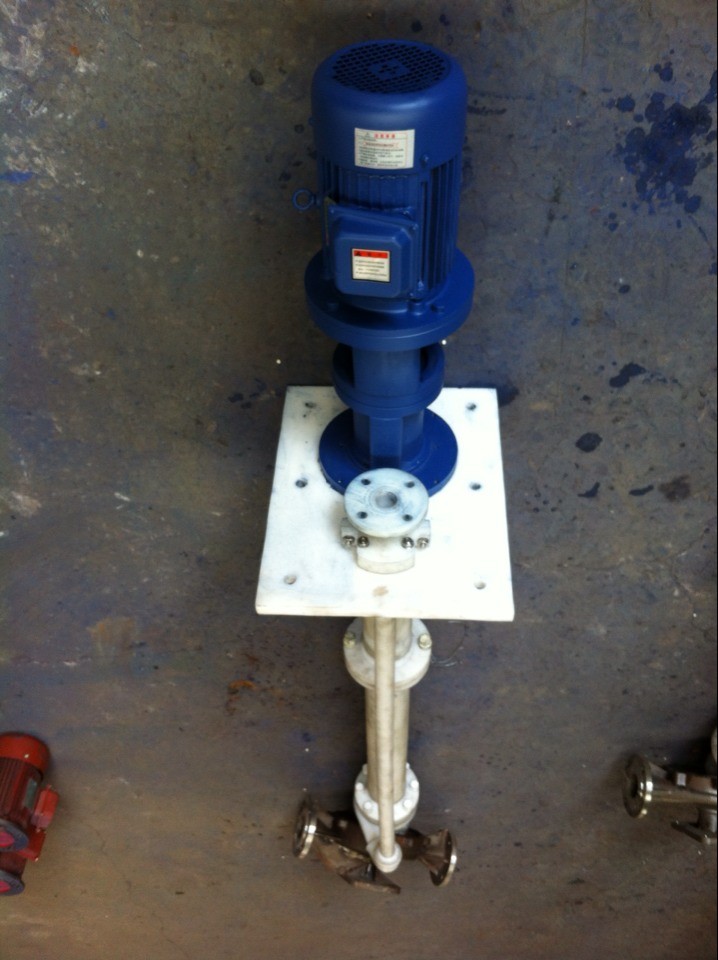

耐腐蝕耐磨損的工程塑料立式液下泵外形尺寸和安裝尺寸
時間：2014/2/17 來源：浙江揚子江泵業有限公司
耐腐蝕耐磨損的工程塑料立式液下泵。整機能適應長時間工作。經濟實惠好用。配用與各種環保處理設備，能適應各種酸堿環境。可按國外各個規適用于企業單位廢水排放。城市污水處理廠排放系統。地鐵、地下室、人防系統排水站。、賓館、高層建筑污水排放。住宅區的污水排水站。市政工程，建筑工地中稀泥漿的排放。自來水廠的給水裝置。
養殖場污水排放及農村農田灌溉。勘探礦山及水處理設備配套格型號的塑料液下泵。立式泵定制。通配互換。工程塑料化工立式液下泵，整體壓制，材質為超高分子工程塑料。結構小巧緊湊。可空轉反轉，不會燒葉輪和軸套。
結構說明
1.該系列懸臂液下泵的結構形式為立式、單級、單吸離心泵。
2.采用高剛性懸臂主軸、無輔助支承結構。

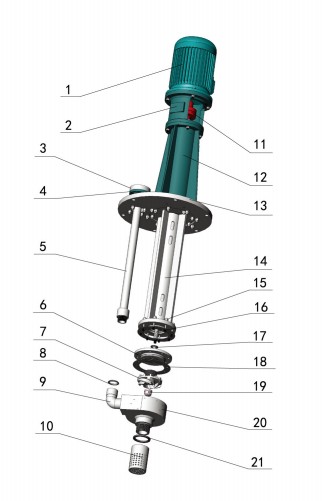

3.懸臂液下泵的主要零部件有（見圖一）
1） 電動機 2）電機座 3）出口法蘭 4）上下支承 5）出液管 6）泵蓋 7）葉輪
8）出液管墊床 9）彎頭 10）濾罩 11）聯軸器 12）軸承座 13）底板 14）接管
15）泵體螺栓 16）包塑主軸 17）葉輪墊床 18）泵蓋墊床 19）葉輪端部組合件 20）泵體 21）濾罩墊床
4.葉輪、泵體等主要過流部件由超高分子量聚乙烯（UHPE）制作，其它液下零部件由耐腐的聚丙烯（PP）、增強聚丙烯（FRPP）等制作。
5.旋轉方向：按標牌的箭頭指示方向旋轉。

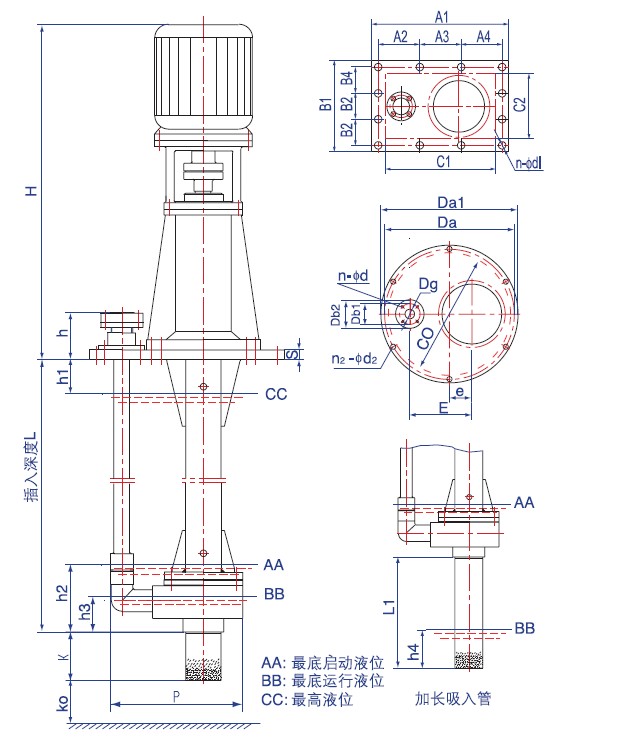

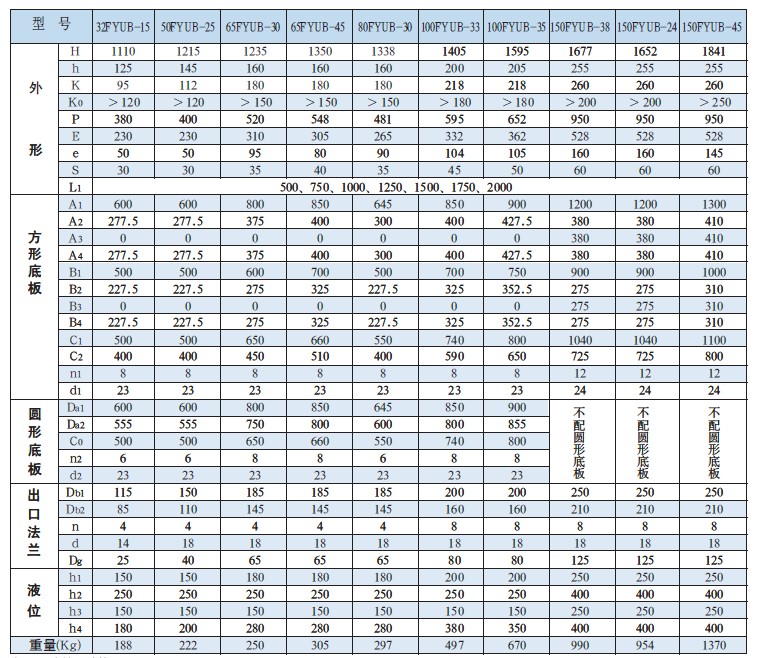

外形尺寸和安裝尺寸：
| 注： | 1. 法蘭尺寸按GB/T9119-2000，1.0MPa。 |
| 2.若用戶所需安裝尺寸與表中不同，訂貨時請加以說明。 | |
|
3.表中重量為1m時配標準電機的整機重量。 感謝您訪問我們揚子江泵業的網站www.shcygs.com，如有任何水泵疑問我們一定會盡心盡力為您提供優質的服務。 |
