QY型充油式潛水電泵維護與保養和零件拆卸圖

時間：2014/2/20 來源：浙江揚子江泵業有限公司

QY型充油式潛水電泵產品簡介：
QY型充油式潛水電泵(簡稱潛水泵)是水泵和三相異步電動機合成一體的電力排灌設備。具有可靠的防水密封性能，體積小、重量輕、不需泵房，不需灌引水，使用維護和管理均為方便。

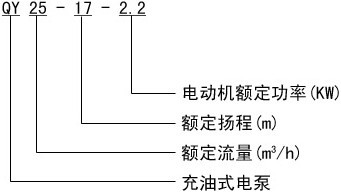

QY型充油式潛水電泵型號意義：

QY型充油式潛水電泵使用條件：
QY型充油式潛水電泵結構圖在下列使用條件下能連續正常工作:
1、工作介質為無腐蝕性的清水,介質中含砂量的體積比不超過0.10％,粒度不大于0.20mm。
2、介質溫度不超過40℃,介質的PH值在6.5-8.5之間。
3、潛水泵應在額定揚程附近的使用范圍內使用.并且完全浸入水中使用,潛水深度不宜超過3m,深不超過5m。
4、潛水泵離水底0.5m以上,但不可陷入泥中.否則會引起爆炸。
5、電源頻率為三相50Hz,電壓為380V,電壓波動范圍為額定值的0.9-1.1倍。
QY型充油式潛水電泵用途：
1、農田園林的排灌、井灌、噴灌；
2、井下提水，水塔送水；
3、排澇防汛；
4、船舶倉底排水；
5、城建、工礦給排水。
QY型充油式潛水電泵性能參數：

序號	型號	額定流量	額定揚程	配管	配用功率	轉速	額定電壓
序號	型號	m³/h	m	mm	KW	r/min	V
1	QY8.4-40-2.2	8.4	40	50	2.2	2860	380
2	QY15-26-2.2	15	26	50
3	QY25-17-2.2	25	17	63
4	QY40-12-2.2	40	12	76
5	QY65-7-2.2	65	7	100
6	QY100-4.5-2.2	100	4.5	150
7	QY15-36-3	15	36	50	3
8	QY25-26-3	25	26	63
9	QY40-16-3	40	16	76
10	QY65-10-3	65	10	100
11	QY100-6-3	100	6	150
12	QY160-4-3	160	4	150
13	QY260-3.5-4	260	3.5	200	4
14	QY200-4.5-4	200	4.5	150
15	QY65-14-4	65	14	100
16	QY40-21-4	40	21	76
17	QY25-32-4	25	32	63
18	QY25-38/2-4	25	38	63
19	QY12.5-50-4	12.5	50	50
20	QY12.5-72/4-4	12.5	72	50
21	QY25-45/3-5.5	25	45	63	5.5
22	QY10-78/3-5.5	10	78	50
23	QY200-8-5.5	200	8	150
24	QY260-6-5.5	260	6	200
25	QY65-18-5.5	65	18	100
26	QY40-28-5.5	40	28	76
27	QY25-40-5.5	25	40	63
28	QY18-64/3-5.5	18	64	63
29	QY65-28-7.5	65	28	100	7.5
30	QY40-38-7.5	40	38	76
31	QY25-50-7.5	25	50	63
32	QY200-10-7.5	200	10	150
33	QY10-100/4-7.5	10	110	50
34	QY260-8-7.5	260	8	200
35	QY18-126/6-11	18	126	63	11
36	QY10-160/6-11	10	160	50	11

QY型充油式潛水電泵使用注意事項：
1、潛水泵的規格性能應符合實際使用情況，使用前應仔細核對。
2、潛水泵配用的出水管內徑應和電泵口徑相配。
3、電源容量應在5.5千伏安以上，三相，380伏，交流50赫芝。
4、潛水泵帶電或抽水工作時，不要在附近洗東西、游泳或工作，不要讓牲口在附近下水，以防電泵萬一漏電，發生觸電傷亡事故。
5、潛水泵不得抽吸含砂量較大的水質或泥漿水。
6、潛水泵突然不轉，或水量突然顯著減少等不正�，F(xiàn)象，須停機檢查，務必先行切斷電源，然后搬運拆裝。
7、電泵應配用電動機保護開關（本廠有配售》保護開關的動作電流已整定好，用戶不得自行改動。
8、任何時候都不允許用力提拉電泵的電纜。使用時全面檢查電纜，發現破損立即換新方可使用。
9、電壓波動允許在342~418伏之間。如電泵使用地距電源較遠，應適當加粗導線截面積。
10、引出電纜中一根帶有接地標志的黃綠雙色芯線必須接地線，如無固定地線，可用2米金屬棒埋在河、湖岸邊，水溝旁或潮濕的土中作地線。
11、使用前應檢查上下蓋油孔螺釘有否松動漏油現象。出線盒上中間M8螺釘為本廠試壓專用，嚴禁用戶自行松動。
12、運轉前用500V兆歐表測量冷態下電機定子繞組對地的絕緣電阻，低不得小于5MΩ，否則不可使用，應驅除潮氣后才能使用。
13、使用前應在陸地上空轉1min0，檢查電泵運轉是否正常，轉向是否正確。
14、電泵不得脫水運行。在電泵工作時要注意檢查水位下降，不得讓電泵露在水面運轉。電泵的潛水深度范圍是0.5至3米。
15、電泵不得陷入泥中，不得橫放，建議電泵外用竹籃或鐵絲籃來防止水草雜物堵塞水泵葉輪。
16、電泵開動后，如發現出水量很小或不出水時，說明電泵旋轉方向反了，應切斷電源，把三相芯線中的任意二相位置交換一下再開車。

結構簡介
QY型潛水泵由水泵、電動機和密封三部分組成。
水泵部分：位于潛水泵上部，與電動機同軸，其葉輪形式有離心式混流式和軸流式三種。
電動機部分：電動機功率為2.2KW和3KW，為鼠籠型三相異步電動機，立式內充5號機械油。電機位于潛水泵下部。
密封部分：包括動密封和靜密封。動密封為整體式雙端面機械密封，位于電機軸伸處，即裝在上蓋和進水節所形成的空腔內，腔內充以5號機械油。靜密封位于電泵各零件止口配合處，采用"O"形橡膠密封圈。

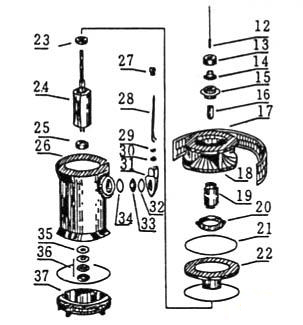

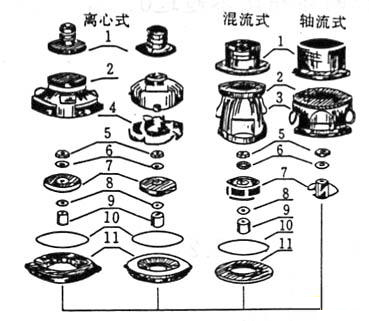

零件拆卸圖

1.接頭 2.泵體(導向件） 3，耳擎 4.導葉 5.轉子螺母墊? 6.墊圈

7.葉輪 8，調整墊片 9，防砂墊 10.封環 11.泵座 12.鍵

13.防砂圈 14.密封圈 15.尼龍軸承 16.軸套 17.格棚 18.進水節

19.整體密封盒 20.擴漲件 21.封環(Φ143×3)22.上1 23.軸承205 24.轉子

25.袖承204 26.定子 27.出線盒螺母 28，護套及?肢電纜 29.壓緊塾圍 30.護套頭

31.出線 32.封環(Φ74×3)33.接線板 34.封環(Φ50×3) 35.墊片 36.軸承8204 37.下蓋

維護與保養
1、潛水泵正常動轉2000小時左右，須更換端面機械密封^整體式密封盒。并同時更換新的油，5號或10號機械油和25號變壓器油或縫紉機油。
2、經過修理或更換整體式密封盒后，應作氣壓試驗，氣壓試驗用的接頭和小接頭可參照制造圖。試驗時將氣壓接頭的一端旋入上蓋加油螺孔內，另一端接上自行車的打氣筒。將小接頭的一端接在下蓋加油螺孔內，另一端套上橡皮管或塑料管，并通入盛有水的容器內，打氣時水中應該沒有氣泡冒出來；如果有氣泡冒出來，說明密封盒內的第二道密封漏氣了。第一道密封如果漏氣的話，則反映在電機軸處有漏氣現象，可在該處滴幾滴機油來鑒別有無漏氣。
3、掉換整件密封可按下圖序號順次進行拆卸，裝配時可按拆卸過程來進行。在裝配時應注意保持清潔。
4、潛水泵不用時，不宜長期泡浸在水中，以免絕緣受潮，應把潛水泵吊起，放在干燥通風的室內。
5、電纜引線必須經常檢查，有否開裂現象，防止漏電，觸電事故，電纜引線不宜過細過長，接頭處必須烀牢，并包扎好可靠的絕緣。
6、潛水泵的葉輪，整件密封盒，尼龍軸承座，不銹鋼軸套橡皎擴張件，護套、等一些易損另部件，以及各種"O"型橡膠封環，加油螺孔上的橡膠襯墊等可向當?shù)剞r(nóng)機部門聯系或向本廠銷售科函購。
7、潛水泵使用一年后應根據表面的腐蝕情況、重新涂漆、除銹處理。
8、如果當?shù)貨]有條件修理潛水泵則可同我廠聯系修理事宜。
