QYF不銹鋼304,316,316L潛水泵性能參數

時間：2014/3/12 來源：浙江揚子江泵業有限公司

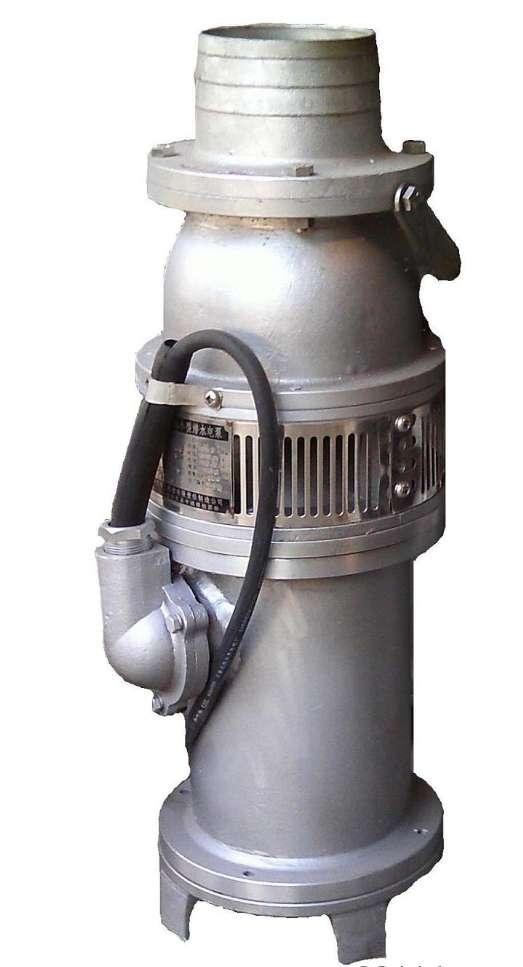

QYF型全不銹鋼潛水泵（充油式潛水泵）采用國家技術人員設計的機體，過流部件及外部零件材質均采用不銹鋼（304、316、304L、316L）制成。該產品是根據水景工程特點及含微腐蝕性環境中使用要求開發，除保留QY型產品的傳統結構優點外，部件全采用不銹鋼結構，電機采用充油式結構利于電機、密封的冷卻及潤滑。泵出水口采用法蘭結構，安裝維護十分方便，電機F級絕緣，能滿足音樂噴泉對電機頻繁啟動的要求，產品符合JB/T8092-1996標準規定。

一、QYF不銹鋼潛水泵產品概述
QYF不銹鋼潛水泵整體采用不銹鋼材質（304、316、316L）精密鑄造而成，泵出水口采用法蘭構造，電機為F級絕緣，適合于電機頻繁啟動要求的工況應用場合，葉輪具有放松動裝置，不產生反轉；機械密封采用耐腐蝕氟膠合金材質；轉子軸采用不銹鋼。
QYF不銹鋼潛水泵具有高效節能、耐腐蝕、耐酸堿、結構緊湊、外形美觀、使用方便、長時間無故障安全可靠運行等特點。
二、QYF不銹鋼潛水泵的用途：
景觀噴泉
工業給排水
市政建筑工程給排水
農業、園林灌溉
三、QYF不銹鋼潛水泵應用條件
   1、水泵應在額定揚程范圍內并完全潛入水中使用。潛入水中深度不宜超過3米，深不超過5米。同時水泵不可陷入泥中，保證離水底應在0.5米以上距離
   2、電源要求：頻率為50HZ，額定電壓380V(允許偏差正負5%）的三相交流電。
   3、介質要求：含砂量或不溶于水的固體顆粒的體積比不超過0.1%，粒度不大于0.2mm
   4、輸送介質溫度：-15攝氏度~+40攝氏度
   5、介質酸堿度范圍：普通型泵PH4~!0
   6、高使用海拔：不超過1000m
四、型號規格

序號	型號	管徑 mm	流量 M3/h	揚程 m	功率 kW	轉速 rpm	電壓 V	電流 A
1	QYF15-26-2.2	50	15	26	2.2	2860	380	5.7
2	QYF25-17-2.2	65	25	17	2.2	2860	380	5.7
3	QYF40-12-2.2	80	40	12	2.2	2860	380	5.7
4	QYF65-7-2.2	100	65	7	2.2	2860	380	5.7
5	QYF100-4.5-2.2	125	100	4.5	2.2	2860	380	5.7
6	QYF12.5-40-3	50	12.5	40	3	2860	380	7.54
7	QYF15-36-3	50	15	36	3	2860	380	7.54
8	QYF25-26-3	65	25	26	3	2860	380	7.54
9	QYF40-16-3	80	40	16	3	2860	380	7.54
10	QYF65-10-3	100	65	10	3	2860	380	7.54
11	QYF100-6-3	125	100	6	3	2860	380	7.54
12	QYF160-4-3	150	160	4	3	2860	380	7.54
13	QYF25-32-4	65	25	32	4	2860	380	8.9
14	QYF40-21-4	80	40	21	4	2860	380	8.9
15	QYF65-14-4	100	65	14	4	2860	380	8.9
16	QYF80-12-4	100	80	12	4	2860	380	8.9
17	QYF100-9-4	125	100	9	4	2860	380	8.9
18	QYF200-4-4	150	200	4	4	2860	380	8.9
19	QYF260-3.5-4	200	260	3.5	4	2860	380	8.9
20	QYF20-5-5.5	65	20	5	5.5	2860	380	12
21	QYF25-40-5.5	65	25	40	5.5	2860	380	12
22	QYF30-36-5.5	65	30	36	5.5	2860	380	12
23	QYF40-28-5.5	80	40	28	5.5	2860	380	12
24	QYF65-21-5.5	100	65	21	5.5	2860	380	12
25	QYF100-12-5.5	125	100	12	5.5	2860	380	12
26	QYF120-10-5.5	125	120	10	5.5	2860	380	12
27	QYF200-8-5.5	150	200	8	5.5	2860	380	12
28	QYF260-5-5.5	200	260	5	5.5	2860	380	12
29	QYF25-56-7.5	65	25	56	7.5	2860	380	16.8
30	QYF40-40—7.5	80	40	40	7.5	2860	380	16.8
31	QYF65-26-7.5	100	65	26	7.5	2860	380	16.8
32	QYF80-18-7.5	100	80	18	7.5	2860	380	16.8
33	QYF100-17-7.5	125	100	17	7.5	2860	380	16.8
34	QYF120-13-7.5	125	120	13	7.5	2860	380	16.8
35	QYF200-10-7.5	150	200	10	7.5	2860	380	16.8
36	QYF260-7-7.5	200	260	7	7.5	2860	380	16.8
