FZB襯F46氟塑料自吸泵結構安裝尺寸圖

時間：2014/4/9 來源：浙江揚子江泵業有限公司

一、概述：
　 FZB氟塑料自吸泵是按國際標準并結合非金屬泵的工藝設計制造。泵體采用金屬外殼內襯氟塑料，過流部件全部采用氟塑料合金制造，泵蓋、葉輪等均用金屬嵌件外包氟塑料整體燒結壓制而成，軸封采用外裝式先進的波紋管機械密封，靜環選用99.9%氧化鋁陶瓷（或氮化硅），動環采用四氟填充材料，其耐腐耐磨密封性極好。泵的進出口均采用鑄鋼體加固，以增強了泵的耐壓性。實際使用顯示，該泵具有耐腐、耐磨、耐高溫、不老化、機械強度高、運轉平穩、結構先進合理、密封性能嚴格可靠、拆卸檢修方便、使用壽命長等優點。
適用溫度：-50℃～120℃
二、工作原理：

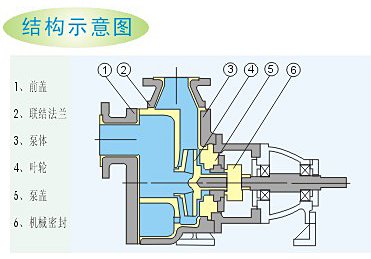

    FZB氟塑料自吸泵主要由儲液室、渦室、回流孔、葉輪、泵蓋組成，開機前泵腔內應注滿液體，儲液室氣液在葉輪的高速帶動下將氣液混合物吸進渦室加壓進入氣液分離室，此時，空氣比重小于液體，便自然進入管網，液體則自動從回流孔回流與儲液室空氣再次混合，被葉輪循環加壓進入氣液分離室......此過程反復直至吸程管路中的空氣被排盡；介質被輸送到工況所需要的任意場所。
三、用途:
   FZB氟塑料自吸泵可用于儲存液體的容器低于地平面1-4米，不便倒灌和加液的場合；使用該泵固定在地平面崗位上可連續或間斷抽取、輸送各類化工介質。車輛、船舶裝卸化工介質時。自吸泵可流動在任何崗位抽取輸送滿足你的要求。
四、結構與材料：
    FZB氟塑料自吸泵可以安全的輸送強酸、強堿、劇毒、有機溶劑、及純凈貴重的化學介質，充分滿足嚴格的安全性、可靠性和生態環保要求。適用于各種化工流程；一次安裝后無須灌引水,裝底閥、維修方便是替代笨重液下泵的理想選擇用泵。

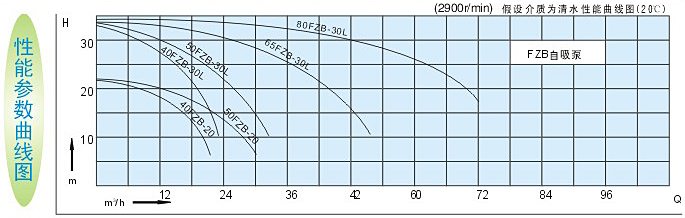

泵的型號與性能參數

序號	型號	流量(m3/h)	揚程	進口	出口	電機功率	轉速(r/min)	汽蝕余量	效率(%)	自吸高度	自吸時間
1	25FZB-20	1.6	20	Φ25	Φ25	2.2	2900	3.0	20	1.5	150
2	32FZB-20	3.2	20	Φ32	Φ25	2.2	2900	3.0	30	1.5	150
3	40ZCQ-20	6.3	20	Φ40	Φ32	2.2	2900	3.0	42	3.0	150
4	50ZCQ-20	12.5	20	Φ50	Φ40	2.2	2900	3.0	42	3.0	150
5	50ZCQ-32	12.5	32	Φ50	Φ32	5.5	2900	3.5	39	3.0	150
6	65ZCQ-30	25	30	Φ65	Φ50	7.5	2900	4.0	40	3.0	150
7	80ZCQ-20	50	20	Φ80	Φ65	7.5	2900	4.5	56	3.0	180
8	40FZB-20	6.3	20	Φ40	Φ32	2.2	2900	3.0	42	3.0	150
9	50FZB-20	12.5	20	Φ50	Φ32	2.2	2900	3.0	42	3.0	150
10	50FZB-30	12.5	30	Φ50	Φ50	4	2900	3.5	48	3.0	180
11	65FZB-30	25	30	Φ65	Φ50	7.5	2900	4.0	55	3.0	180
12	80FZB-30	50	30	Φ80	Φ65	11	2900	4.5	58	3.0	180
13	50FZB-45	12.5	45	Φ50	Φ32	7.5	2900	3.5	35	3.0	200
14	65FZB-45	25	45	Φ65	Φ40	11	2900	4.0	42	3.0	200
15	80FZB-45	50	45	Φ80	Φ65	15	2900	4.5	53	3.0	200
16	100FZB-45	100	45	Φ100	Φ80	30	2900	6.0	55	3.0	250
17	100FZB-32	100	32	Φ100	Φ80	18.5	2900	6.0	48	3.0

八、自吸泵特別注意事項：
1）、安裝：
1.泵經長途運輸?shù)竭_(dá)使用現場，安裝前須檢查整機零件是否完好無損，緊固件應予緊固，檢查泵軸與電機軸的同心度，如有移位，應予校正。
2.安裝時要盡量減少吸入管路的水力損失，不得裝小于90°的彎頭，進口管路上90°的彎頭不要超過2個，泵進口應設濾網，防止大塊雜質進入泵內，保證泵能正常運轉，安裝時盡可能的減少進口管路長路（這樣會減少進口管路空氣，從而減少自吸時間，增加工作效率）。
3.進水管的連接螺栓一定要均力擰緊，密封一定要嚴密，絕對不能漏氣，盡量使用軟質的法蘭密封墊（如氟橡膠），否則會嚴重影響泵的自吸性能。
2）操作使用注意事項：
1.檢查電機運轉方向與泵的運轉方向標記是否一致，切勿反轉！
2.泵體內須注滿液體才能啟動運轉，嚴禁空運轉。泵在規定的自吸高度范圍內如果7～10分鐘尚不能出液，應立即停機檢查原因（主要檢查進口管是否漏氣，以防泵內工作液升溫，損壞泵機。
3.第一次在泵體內注液后一般不需再注液，但停機時間長或停機后密封有泄漏現象存在，泵內液體損失，在第二次開車前應先檢查泵內存液情況，加滿液后再開車。
4.冬季長期不使用時，應排盡泵體內的液體，以免受冷凍，不能正常工作。

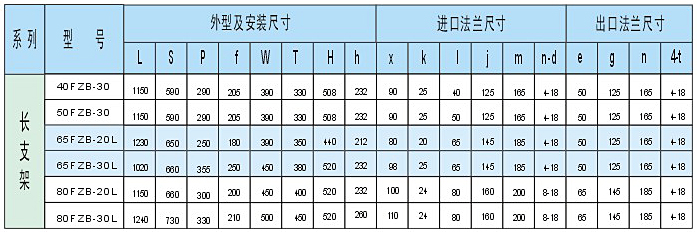

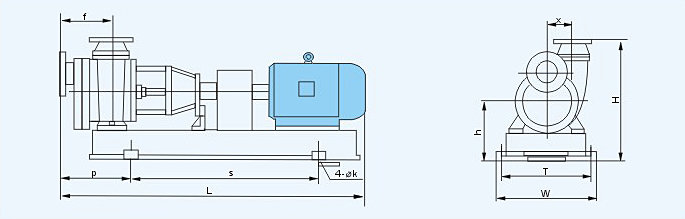

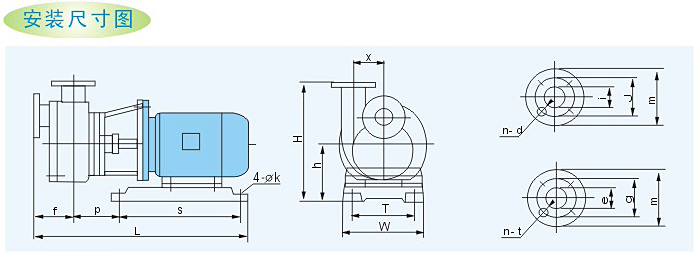

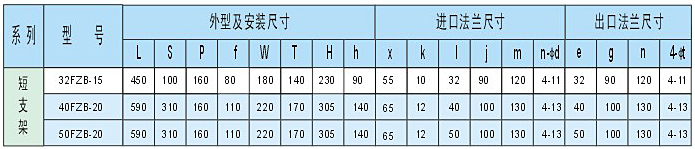

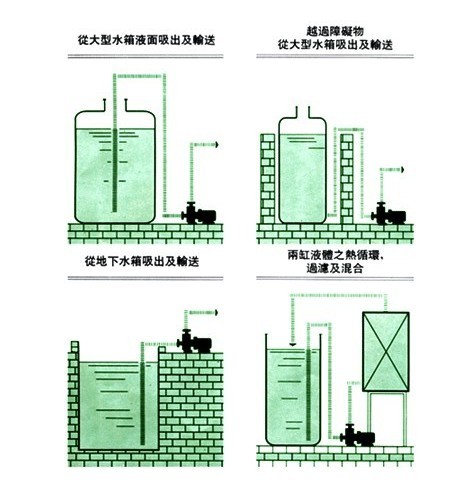

九.工作示意圖
