FMZ不銹鋼防爆衛生級自吸泵外形及安裝尺寸
時間：2014/4/19 來源：浙江揚子江泵業有限公司
JMZ、FMZ自吸酒泵-自吸化工泵概述：
我單位專業生產不銹鋼自吸酒泵、自吸化工泵，是按照用戶新要求，采用新型機械密封組裝，安全防爆，長年不漏。JMZ自吸酒泵適用輸送（-35°C~+120°C）的各種酒精、飲料、乳品、藥劑、汽油、溶劑油、糖漿等行業。FMZ自吸化工泵適合輸送（-35°C~+120°C）的濃漿、酸、堿、鹽等化工液體。本泵具有結構緊湊、操作簡便、自吸性能好、體積小、重量輕、性能穩定，不用底閥，起動時不需引灌等特點，是國內的新一代產品，具有廣闊的應用市場和發展前景。

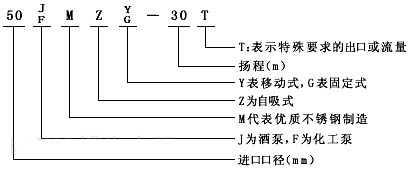

JMZ、FMZ自吸酒泵-自吸化工泵型號意義：
JMZ、FMZ自吸酒泵-自吸化工泵的結構說明：
1．自吸泵的主要零件有：泵體、葉輪、泵軸、機械密封、懸架等。
2．自吸泵的旋轉方面，從進口方面看為逆時針?lè)矫妗?br />
3．自吸泵的安裝形式：有固定和移動式。固定式自吸泵進出口一般用法蘭式；移動式自吸泵進出口一般用束節式。（注意：固定式水泵法蘭一般才用6公斤壓力法蘭）。
JMZ、FMZ自吸酒泵-自吸化工泵的結構示意圖：

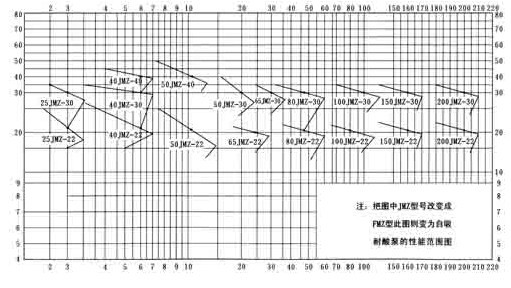

JMZ、FMZ自吸酒泵-自吸化工泵性能曲線圖：

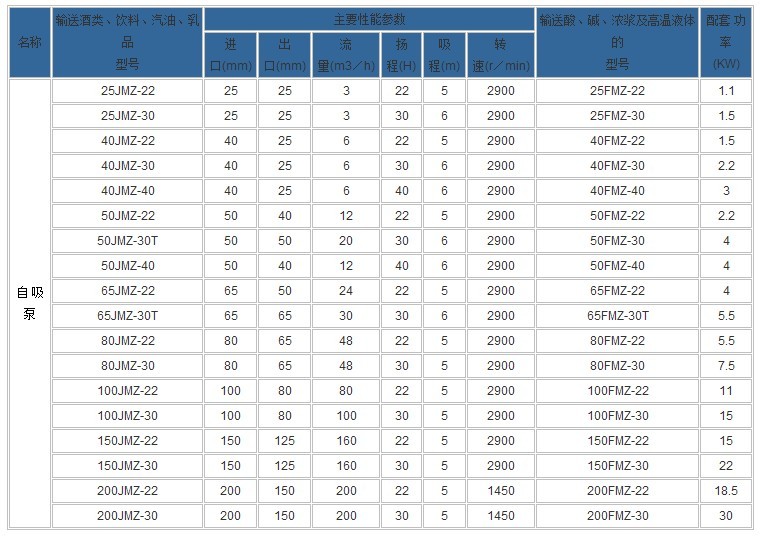

JMZ、FMZ自吸酒泵-自吸化工泵性能參數:

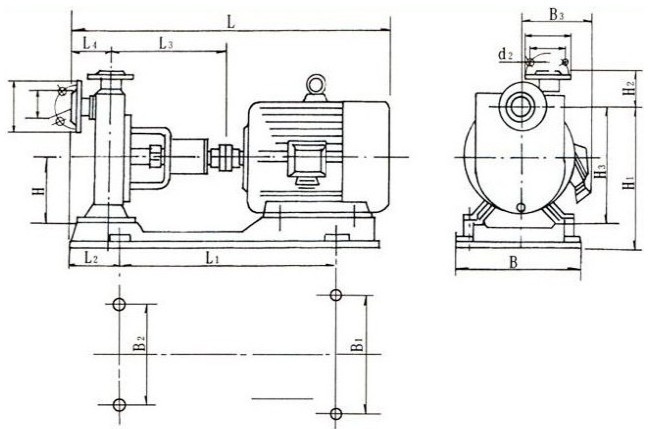

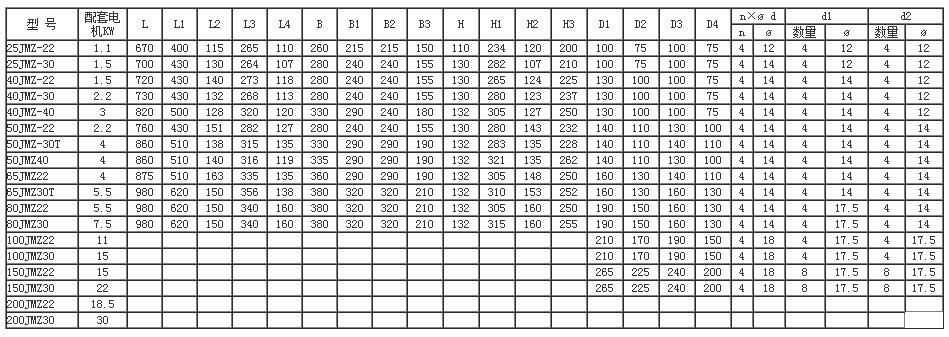

JMZ、FMZ自吸酒泵-自吸化工泵外形及安裝尺寸：
JMZ、FMZ自吸酒泵-自吸化工泵的使用說明：
1.本單位泵出廠時一般都已配好三相電機，用戶接上380V電源，轉向正確，便可使用。（如需配單相電機，應在訂購時說明，單相電機只能接220V電源使用。）
2.泵第一次使用前必須從排氣羅塞處把泵體注滿溶液。旋緊羅絲，再按轉向標志，啟動電機，按吸程高低不同一般需要2～4分鐘，自動排完空氣，輸送液體，下次啟動則不需引灌。長期不用的泵啟動時，應先打開加水羅絲，檢查泵體是否存在液體，如不足請補滿。
3．嚴禁泵體內無液體，啟動電機，以防機械密封磨擦，發熱燒壞。
4．泵起動前，應用于旋轉聯軸器，檢查是否旋轉靈活，如果阻力大，應查明原因，處理后才可合閘啟動。
5．運轉后，觀察密封部位是否有泄漏，如有輕微泄漏，可讓其跑合10～20分鐘，等動靜環端面磨合均勻后一般可解決，否則應拆開逐項檢查，重新安裝。
6．輸送酸類濃漿，停車后應用清水沖洗，以減少積存酸、堿液體對泵和管道的腐蝕，尤其可以避免介質沉淀在密封動靜環上，造成下次起動時咬靜環。
7．泵的主軸和轉動部件應保持清潔，軸承體內每年要補充2～3次黃油，數一量以加滿黃油室的40％為宜。
8．泵上配套的電機，請注意防潮、防腐蝕、更換電機時，新電機的容和轉速必須與原來的一致。
JMZ、FMZ自吸酒泵-自吸化工泵安裝與拆卸：
1．泵可按“泵外形安裝尺寸表”進行打基礎和確定底腳螺栓位置。但是好等泵運到現場后按底座尺寸進行
施工。
2．泵裝于基礎上，可用墊鐵調整機組水平，用水平儀檢查泵和電機軸的水平，要重新檢查和調整泵軸心和電機軸心的同度度，用刀口平尺和塞尺檢查泵和聯軸器外圓、上、下、左、右的差數均不得超過0．1 5毫米。兩聯軸器端面間隙偏差不超過0．2毫米。
3．不應用泵承受管路重量，管路重量應有管路支撐設備承受。
4．按裝結束應用手轉動聯軸器是否輕松靈活，有無卡滯現象。
泵的拆裝：
1．?dāng)Q下軸承體與泵體連接的四個螺絲，舊時將機械密封和泵蓋松開。
2．?dāng)Q開葉輪螺坶（右旋）取下葉輪、鍵和泵蓋，再將機械密封從泵溢蓋中取下。
3．用拉子拉下聯軸器然后拆下鍵，軸承端溢，后將軸和軸承拆開。
4．泵的裝裝配順序按上述相反進行。
5．自吸泵的進口束節重裝時，請注意阻水閥應向正面，以便與阻水閥正面貼合保證白吸效果（見右下圖）。
機械密封安裝：
1．更換機械密封時，應注意規格，型號都要與原來的相符。
2．在安裝機械密封過程中，應保持清潔，不許敲打密封原件，以防損傷和破壞。
3．安裝大小密封圈和動靜環時軸表面應涂上一層清潔的機油和透明油。
4．將靜環和大膠圈裝入泵蓋，然后一起-裝上軸上（注意：動環銷必須對準葉輪的傳動孔）。
5．將彈簧座、彈簧、推環組成一體、以彈簧座端面為作力點，將其推上主軸，其推力以彈簧壓縮2—4mm后在軸上滑動為宜。如彈簧尚未壓縮，即可滑動，則表示動環與主軸配合偏松，摩擦力偏小，如彈簧壓縮6mm以上，動環和密封圈仍不能在軸上滑動，則說明其配合偏緊，應以檢查機械密封是否與原來的相符合。
