襯氟氣動隔膜泵可作為強酸、強堿、有機溶劑泵
時間：2014/9/9 來源：浙江揚子江泵業有限公司

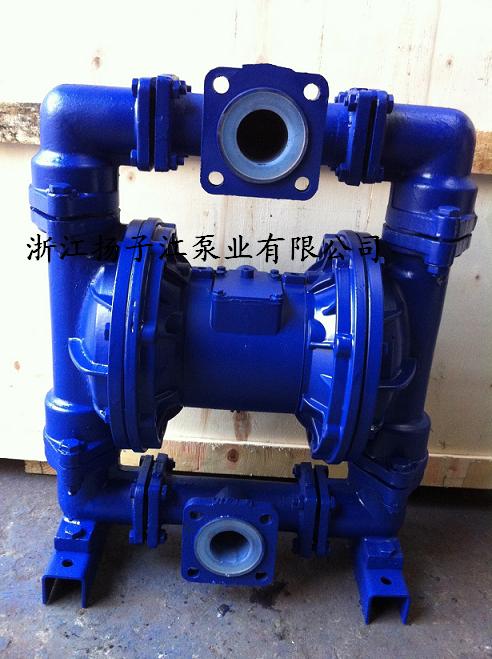

QBYF型全襯氟氣動隔膜泵是揚子江泵業公司技術人員根據客戶使用需求，將氟塑料氣動隔膜泵與金屬氣動隔膜泵巧妙的結合在一起，使產品既具塑料泵的耐腐蝕性能，有具有金屬泵的物理性能。QBYF型全襯氟氣動隔膜泵過流部件內襯襯采用聚四氟乙烯，可適用于輸送幾乎所有的強酸、強堿、有機溶劑，外殼采用優質鑄鋼，堅固耐用。 ，采用壓縮空氣為動力源，對于各種腐蝕性液體，帶顆粒的液體，高粘度、易揮發、易燃、劇毒的液體，均能予以抽光吸盡，目前已形成化生產，產品質量深受好評。這種泵的主要特點是不需灌引水，既能抽送流動的液體，又能輸送一些是易流動的介質，吸程高、揚程可調（0-50米）氣源壓力只須大于1kg/cm2即能工作，絕對防火防爆，具有潛水泵、自吸泵、雜質泵、屏蔽泵、泥漿泵的一切功能和輸送機械的許多特點。
QBYF型全襯氟氣動隔膜泵型號意義：
例如：QBYF-25
QBY-氣動隔膜泵
F-全襯氟F46
25-進出口直徑
QBYF型全襯氟氣動隔膜泵應用領域：
汽車制造：磨削乳液、油、冷卻劑、液壓油、硫化物、起動器注油、乳化油、油漆、添加劑、去污槽、切削油
航天航空：飛機加油和排水、衛星加燃料、固體火箭推進劑、導彈地下發射倉
飲料：發酵、槽渣、熱果漿、蛇麻子液、糖漿、濃縮物、氣液混合、酒、果汁、果醬、玉米漿
陶瓷：泥釉、上釉、搪瓷釉、粘土、泥漿、石灰漿、高嶺土漿
化工：酸、堿、溶劑、膠體、氫氧化鎂、油漆、污水、樹脂、膠乳、黏合劑、泥狀排出物、穩定器、壓濾機、電解液
建筑：坑道和水池排水、水泥漿、陶瓷磚瓦黏膠劑、石灰漿、天花板涂裝、花紋噴涂
日化：洗滌劑、雪花膏、洗發水、乳膠、洗手膏、表面活性劑、發膠、肥皂
電子：溶劑、電鍍槽、超純液體、超聲波清洗液、硫酸鹽、硝酸鹽及硝酸廢料、蝕刻酸、丙酮、拋光劑
食品：鹽水、巧克力、醋、糖漿、植物油、豆油、蜂蜜、貓狗食、動物血
家具：黏合劑、油漆、彌散劑、溶劑、染劑、白乳膠、環氧膠水、淀粉膠
采礦：坑道排污、排水、煤泥及石漿、水泥漿、膠泥灌漿、輸油、炸藥漿、黏膠劑、潤滑油、泡沫
市政：水箱和坑道排污、下水道清洗、化學制品、地表污水、應急排灌、泄漏物清理、廢油、油水分離
噴涂：樹脂、溶劑、丙烯酸衍生物、木材防腐劑、油漆、Ti02漿、底漆、染色劑、彌散劑、清洗槽、醇酸樹脂
藥品：植物萃取液、片狀物、藥膏、酒精、過濾輔助物、超過濾、血漿、廢溶劑
電鍍：陽極沉積物、電鍍槽、油漆、瓷漆、溶劑、清洗槽、過濾
造紙：乳液、黏合劑、顏料、樹脂、彌散劑、印刷油墨、Ti02漿、高嶺土、雙氧水
提煉：容器底層排污、油渣、容器清洗、清倉、油面去渣、海水
冶金-鑄造-有色金屬：金屬型芯黏合劑、氫氧化物和碳化物、灰塵凈化液、型芯沖洗、松模
紡織-地毯：化學印染、淀粉和上漿、樹脂、染料、乳液
水-污水處理：石灰乳、稀漿、陰溝污水、化學品、壓濾機的罐裝、聚合物、廢水
電力：渣油、油水分離、酸、堿、污水
公用事業：污染液、凈化機上料、石灰乳、變壓器油、樹脂制品
QBYF型全襯氟氣動隔膜泵產品特點：
1、由于用空氣作動力，所以流量隨背壓（出口阻力）的變化而自動調整，適合用于中高粘度的流體。而離心泵的工作點是以水為基準設定好的，如果用于粘度稍高的流體，則需要配套減速機或變頻調速器，成本就大大的提高了，對于齒輪泵也是同樣如此。
2、在易燃易爆的環境中用氣動泵可靠且成本低，如燃料的輸送，因為：第一、接地后不可能產生火花；第二、工作中無熱量產生，機器不會過熱；第三、流體不會過熱因為隔膜泵對流體的攪動小。
3、在工地惡劣的地方，如建筑工地、 工礦的 廢水排放、由于污水中的雜質多且成分復雜，管路易于堵塞，這樣對電泵就形成負荷過高的情況，電機發熱易損。氣動隔膜泵可通過顆粒且流量可調，管道堵塞時自動停止至通暢。
4、另外隔膜泵體積小易于移動，不需要地基，占地面極小，安裝簡便經濟�？勺鳛橐苿邮轿锪陷斔捅�。
5、在有危害性、腐蝕性的物料處理中，隔膜泵可將物料與外界完全隔開。
6、或是一些試驗中保證沒有雜質污染原料。
7、可用于輸送化學性質比較不穩定的流體，如：感光材料、絮凝液等。這是因為隔膜泵的剪切力低，對材料的物理影響小。
QBYF型全襯氟氣動隔膜泵過流材質：
|
名稱 |
數 量 |
材 料 |
|||
|
立柱 |
2 |
鋼襯四氟 |
|||
|
外壓板 |
2 |
Q235-A |
|||
|
隔膜 |
2 |
丁晴橡膠 |
氟橡膠 |
氯丁橡膠 |
氟塑料 |
|
內壓板 |
2 |
聚四氟乙烯 |
|||
|
隔板 |
2 |
ZL04 |
|||
|
螺母 |
32 |
Q235-A |
|||
|
螺釘 |
16 |
Q235-A |
|||
|
上蓋 |
1 |
鋼襯四氟 |
|||
|
球 |
4 |
聚四氟乙烯 |
|||
|
球座 |
4 |
||||
|
中間泵體 |
1 |
ZLl04 |
|||
|
銅套 |
1 |
H6 2 |
|||
|
0型密封圈 |
4 |
F46 |
|||
|
0型密封圈 |
4 |
F46 |
|||
|
中間軸 |
1 |
1Cr18Ni9 |
|||
|
泵體密封墊 |
2 |
聚四氟乙烯 |
|||
|
定位圈 |
2 |
塑 料 |
|||
|
底座 |
1 |
聚四氟乙烯 |
|||
|
氣接頭 |
1 |
Q235-A |
|||
|
進氣過濾器 |
l |
燒結黃銅顆粒 |
|||
|
配氣閥 |
1 |
ZQSn6-6-3 |
|||
|
0型圈 |
2 |
丁晴橡膠 |
|||
|
定位擋片 |
1 |
Lyl2 |
|||
|
起動桿 |
1 |
H62 |
|||
|
活塞 |
1 |
ZLl05 |
|||
|
定位擋片 |
1 |
Lyl2 |
|||
|
孔用彈性擋圈 |
2 |
65Mn |
|||
|
彈簧墊圈 |
4 |
65Mn |
|||
QBYF型全襯氟氣動隔膜泵性能參數：
|
型號 |
流量 |
揚程 |
出口 |
吸程 |
大允許 |
大供 |
大空氣 |
材料 |
|
流體襯氟 |
||||||||
|
QBYF-25 |
0～2.4 |
0～50 |
6 |
7 |
2.5 |
7 |
0.6 |
★ |
|
QBYF-40 |
0～8 |
0～50 |
6 |
7 |
4.5 |
7 |
0.6 |
★ |
|
QBYF-50 |
0～12 |
0～50 |
6 |
7 |
8 |
7 |
0.9 |
★ |
|
QBYF-65 |
0～16 |
0～50 |
6 |
7 |
8 |
7 |
0.9 |
★ |
|
QBYF-80 |
0～24 |
0～50 |
6 |
7 |
10 |
7 |
1.5 |
★ |
|
QBYF-100 |
0～30 |
0～50 |
6 |
7 |
10 |
7 |
1.5 |
★ |
1、輸送易沉淀、易“凍結固化”的流體時，當泵停用一段時間不運行時，停用前一定要用合適的溶劑將泵內外沖洗干凈，以避免堵塞損壞。
2、運行過程中如泵要停用幾小時，請切斷壓縮空氣。
3、可以用調節氣動隔膜泵的壓縮空氣的壓力和流量的方式來調節泵的流量。也可以調節進料的流量來控制，請不要使用軟管和通徑過小的進料管，以免進料管吸癟阻力過大阻塞進料。
5、在泵正壓進料時，建議在驅動泵的壓縮空氣進氣口安裝一切斷閥。
6、請將隔膜泵泵堅固安裝好，以免在工作時的振動損壞泵。
QBYF型全襯氟氣動隔膜泵使用注意事項：
1、保證流體中所含的大顆粒不超過隔膜泵的大安全通過顆粒直徑標準。
2、進氣壓力不要超過泵的高允許使用壓力，高于額定壓力的壓縮空氣可能導致人身傷害和財產的損失及損壞泵的性能。
3、保證泵壓的管道系統能承受所達到的高輸出壓力，保證驅動氣路系統的清潔和正常工作條件。
4、靜電火花可能引起爆炸導致人身傷亡事故和財產的損失，根據需要使用足夠大截面積的導線，把泵上的接地螺釘妥善可靠接地。
5、接地要求符合當?shù)胤ㄒ?guī)法律要求及現場的一些特殊要求的規定。
6、緊固好泵及各連接管接頭，防止因振動、撞擊、擦磨產生靜電火花。使用抗靜電軟管。
7、要周期性地檢查和測試接地系統的可靠性，要求接地電阻小于100歐姆。
8、保持良好的排氣和通風、遠離易燃易爆和熱源。
9、隔膜泵的排氣中可能含有固體物，不要將排氣口對著工作區或者人，以免造成人身傷害。
10、當隔膜失效時，輸送的物料會從排氣消聲器中噴出。
11、當輸送易燃和有毒的流體時，請將排口接到遠離工作區的安全地方。
12、請使用至少3/8"內徑內壁光滑的管道連接排氣口和消聲器。
13、流體的高壓可能會導致嚴重的人身傷亡和財產損失，請不要在泵加壓時，對泵及料管系統進行任何的維修工作，如要做維修時，先切斷泵的進氣，打開旁通的卸壓機構使管路系統卸壓，慢慢松開連接的各管道接頭。
14、如輸送有害有毒流體，請不要把泵直接送到廠家來修理。根據當?shù)胤煞ㄒ?guī)妥善處理，并使用中耐泵閥公司純正配件以保證使用壽命。
15、液體輸送部分使用鋁合金材料的泵，請不要用來輸送含有Fe3+的液體和鹵代烴及其他的鹵代碳?xì)浠衔锶軇�，則將會產生腐蝕引起泵體爆裂。
16、保證所有接觸輸送體的部件不會被輸送的流體腐蝕損壞。
17、保證所有的操作人員熟悉操作使用和掌握泵的安全使用注意事項，必要的話，配給必需的防護用品。
18、正確使用泵，不允許長時間的空運轉。
19、在工作惡劣的地方，如建筑工地、工礦的廢水排放、由于污水中的雜質且成分復雜，管路易于堵塞，這樣對電動泵就形成負荷過高的情況，電機發熱易損，主軸易斷裂。
