CQB-F型防爆耐腐蝕耐強酸強堿襯氟磁力泵結構性能參數

時間：2015/10/20 來源：浙江揚子江泵業有限公司

CQB-F型氟塑料磁力泵，是近幾年開發的新產品，并引進國外先進技術，采用聚偏二氟乙稀制造，該材料是目前世界上優秀的耐腐蝕材料，用該材料生產的磁力泵使用范圍廣，耐腐蝕性能強，機械強度高，不老化、無毒素分解等優點�？蓮V泛用于化工、制藥、電鍍、石油、環保、稀土分離、冶煉、汽車制造中的酸洗等領域。
CQB-F氟塑料磁力泵設計獨特，無需機械軸封，絕對不滲漏，液體過流部件選用氟塑料，陶瓷氟橡膠等材料，泵體外殼用金屬材料固定，故泵體足以承托管道的重量，使用保養及為方便。

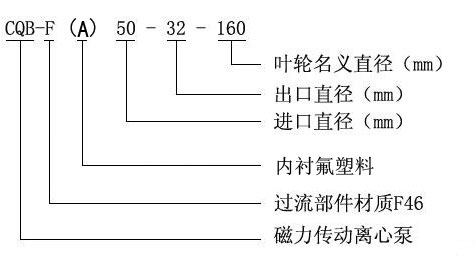

CQB-F型氟塑料磁力泵型號意義：

CQB-F型氟塑料磁力泵工作原理：

CQB-F型氟塑料磁力泵(簡稱磁力泵)是應用現代磁力學原理，利用永磁體實現無接觸間接傳動的一種化工流程泵。當電機帶動外轉子(即外磁鋼)總成旋轉時，通過磁場的作用磁力線穿過隔離套帶動內轉子(即內磁鋼)總成和葉輪同步轉，介質完全封閉在靜止的隔離套內，從而達到無泄漏抽送介質的目的，徹底解決了機械傳動泵的軸封泄漏，是全密封、無泄漏、無污染的新型工業泵。
磁力泵是化工流程中杜絕跑、冒、滴、漏現象，消除環境污染，創造“無泄漏車間”、 “無泄漏工廠，實現安全、文明生產的理想用泵。

CQB-F型氟塑料磁力泵結構特征：

CQB-F型氟塑料磁力泵的設計不僅具有普通磁力泵的結構緊湊，外型美觀，體積小，躁聲低，運行可靠等優點，且其過流部件全部采用目前世界上耐腐蝕性能優秀的“塑料王”(氟塑料)制造，隔離套采用特殊材料制造，具有高強度的力學性能，消除了普通磁力泵存在的磁渦流現象。因此，CQB-F型氟塑料磁力泵可輸送任意濃(強)度的酸、堿、氧化劑等腐蝕性介質而毫不受損。

CQB-F型氟塑料磁力泵結構爆炸圖：

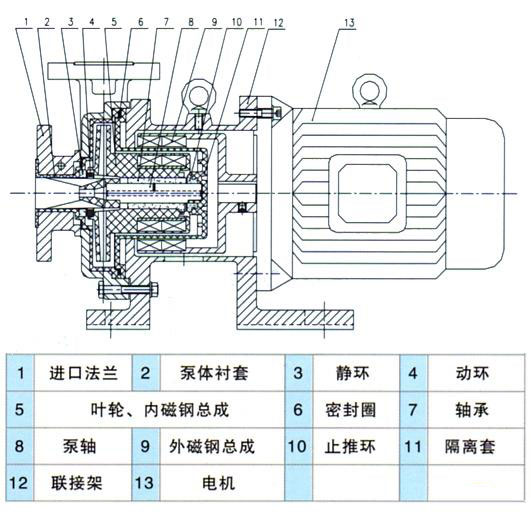

CQB-F型氟塑料磁力泵結構圖：

CQB-F型氟塑料磁力泵產品用途：

CQB-F型氟塑料磁力泵被廣泛適用于化工、制酸、制堿、冶煉、稀土、農藥、染料、醫藥、造紙、電鍍、酸洗電解、無線電、化成箔、科研機構、國防工業等行業輸送任意濃度的酸性、堿性、油類、毒性液體、稀有貴重液體、易揮發性的化學介質。特別是易漏、易燃、易爆液體的輸送。適用溫度：-30℃～120℃。

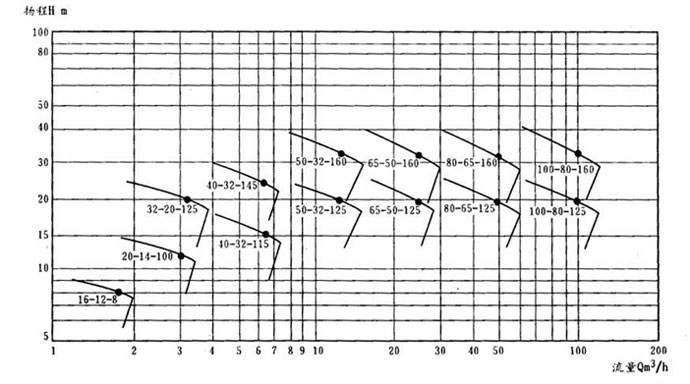

性能圖譜：

CQB-F型氟塑料磁力泵性能參數：

型號	口徑		流量(m³/h)	揚程	電機功率(kW)	電壓 (V)	材質
型號	進口	出口	流量(m³/h)	揚程	電機功率(kW)	電壓 (V)	材質
CQB15-10-85F	15	15	1.8	8	0.12	220/380	聚偏二氟乙烯
CQB20-15-105F	25	18	3	12	0.37	220/380
CQB32-25-125F	32	25	3.2	20	0.75	380
CQB32-25-145F	32	25	3.2	25	0.75	380
CQB40-32-115F	40	32	6.3	15	0.75	380
CQB40-32-145F	40	32	6.3	25	1.5	380
CQB40-32-160F	40	32	6.3	32	2.2	380
CQB50-40-125F	50	40	12.5	20	2.2	380
CQB50-40-160F	50	40	12.5	32	3	380
CQB65-50-125F	65	50	25	20	3	380
CQB65-50-160F	65	50	25	32	5.5	380
CQB80-65-125F	80	65	50	20	7.5	380
CQB80-65-160F	80	65	50	32	11	380
CQB100-80-125F	100	80	100	20	11	380
CQB100-80-160F	100	80	100	32	18.5	380
注：表中CQB32-25-125F----CQB100-80-160F都可配防爆電機

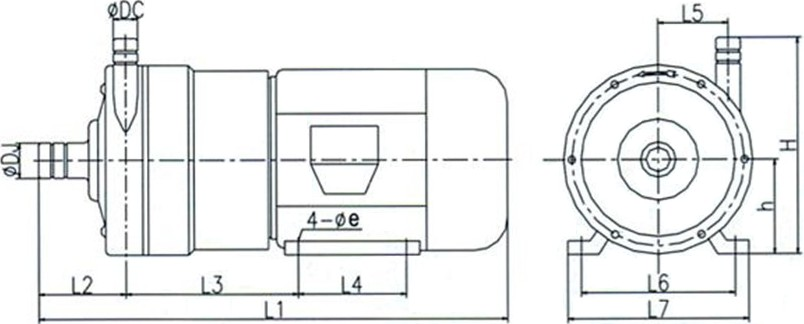

CQB-F型氟塑料磁力驅動泵（安裝尺寸）

型號（CQB-F）	øDJ	øDC	L1	L2	L3	L4	L5	L6	L7	øe	h	H
15-10-85	22	22	310	57	112	70	39	90	110	7	56	137
20-15-105	32	25	375	66	136	90	48	112	132	9	71	171

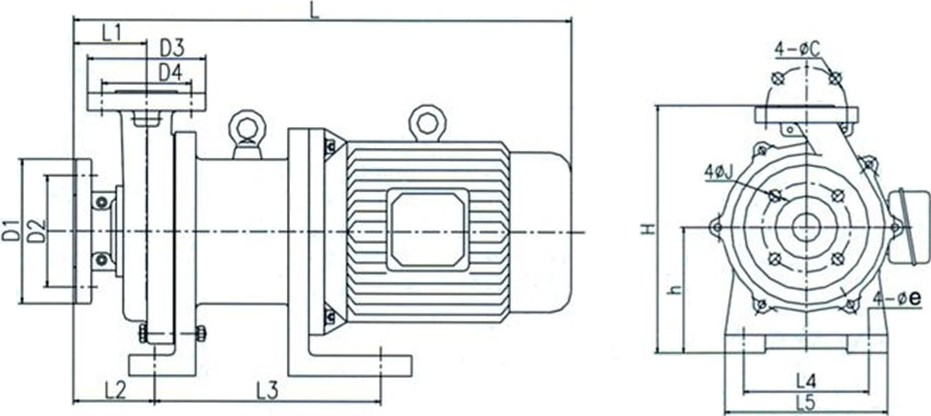

型號 (CQB-F)	D1	D2	øJ	D3	D4	øC	L1	L2	L3	L4	L5	L	øe	h	H
32-25-125	140	100	17.5	115	85	17.5	69	78	220	140	182	503	13.5	140	275
32-25-145	140	100		115	85		69	78	220	140	182	503	13.5	140	275
40-32-115	150	110		140	100		73	80	215	160	200	491	13.5	150	292
40-32-145	150	110		140	100		73	80	215	160	200	501	13.5	150	292
40-32-160	150	110		140	100		73	80	215	160	200	526	13.5	150	292
50-40-125	165	125		150	110		83	78	260	190	240	548	13.5	165	325
50-40-160	165	125		150	110		83	78	260	190	240	583	13.5	165	325
65-50-125	185	145		165	125		80	90	315	190	250	617	17.5	200	380
65-50-160	185	145		165	125		80	90	315	190	250	682	17.5	200	380
80-65-125	200	160		185	145		101	102	342	230	300	740	25	250	427
80-65-160	200	160		185	145		101	102	342	230	300	900	25	250	427
100-80-125	220	180		200	160		116	124	348	280	360	951	25	250	470
100-80-160	220	180		200	160		116	124	348	280	360	951	25	250	470

CQB-F型氟塑料磁力泵安裝與調試：

(一)磁力泵應水平安裝，不宜豎立，塑料泵體不得承受管路重量，對于特殊要求垂直安裝的場合，電機務必朝上。

(二)當抽吸液面高于泵軸心線時，起動前打開吸入管道閥門即可，若抽吸液面低于泵軸心線時，管道需配備底閥。

(三)泵使用前應進行檢查，電機風葉轉動要靈活，無卡住及異常聲響，各緊固件要緊固。

(四)檢查電機旋轉方向是否與磁力泵轉向標記一致。

(五)電機啟動后，緩慢打開排出閥，待泵進入正常工作狀態后，再將排出閥調到所需開度。

(六)泵停止工作前，應先關閉排出閥門，然后切斷電源。

CQB-F型氟塑料磁力泵使用注意事項：

(一)因磁力泵軸承的冷卻和潤滑是靠被輸送的介質，所以絕對禁止空運轉，同時避免在工作中途停電后再啟動時所造成空載運轉。

(二)被輸送介質中，若含有固體顆粒，泵入口要加過濾網；如含有鐵磁質微粒，需加磁性過濾器。

(三)泵在使用中環境溫度應小于40℃，電機溫升不得超過75℃。

(四)被輸送的介質應在泵材允許范圍內。氟塑料磁力泵的使用溫度低不能低于零下30℃、高不能超過100℃。輸送吸入壓力不大于0.2 MPa，大工作壓力1.6MPa，密度不大于1600 Kg／m3，粘度不大于30×10-6m2／S的不含硬顆粒和纖維的液體。

(五)對于輸送液為易沉淀結易的介質，使用后應及時清洗，排凈泵內積液。

(六)磁力泵正常運行1000小時后，應拆檢軸承和端面動環的磨損情況，并更換不宜再用的易損件。

CQB-F型氟塑料磁力泵故障分析與排除方法：

故障形式	產生原因	排除方法
泵不出水	1．水泵反轉 2．進水管道漏氣 3．泵腔蓄水不足 4．電壓太高，啟動時聯軸器打滑 5．吸程太高 6．閥門沒有打開	1．改變電機接線 2．杜絕漏氣 3．增加蓄水量 4．調正電壓 5．降低泵安裝位置 6．校正或更改閥門
流量不足	1．吸入管徑太小或淤塞 2．葉輪流道阻塞 3．揚程過高 4．轉速不夠	1．調換或清洗進水管 2．清洗葉輪 3．開大出水閥 4．恢復額定轉速
揚程過低	1．流量過大 2．轉速太低	1．關小出水閥 2．恢復額定轉速
噪音太大	1．泵軸嚴重磨損 2．軸承嚴重磨損 3．外磁鋼或內磁鋼與隔離套接觸 4．動靜環磨損葉輪與泵體研磨	1．更換泵軸 2．更換軸承 3．拆除泵頭重新組裝 4．更換動靜環
漏液	密封墊圈損壞	更換密封墊圈

CQB-F型氟塑料磁力泵氟塑料耐腐蝕性能：

介質名稱	濃度％	溫度℃		介質名稱	濃度％	溫度℃
介質名稱	濃度％	50	100	介質名稱	濃度％	50	100
硫酸		√	√	硫氰酸銨		√	√
發煙硫酸		C	C	硫酸銨		√	√
硝酸		√	A	硝酸銨		√	√
發煙硝酸		B	C	磷酸銨		√	√
鹽酸		√	√	碳酸銨		√	√
磷酸		√	√	氯化銨		√	√
氫氟酸	35～70	√	√	溴化銨		√	√
氫溴酸	50	√	√	氟化銨		√	√
氫碘酸	48+12％I2	√	√	氟化氫銨		√	√
亞硫酸		√	√	硫化銨		√	√
亞硝酸		√	√	過硫酸銨		√	√
鉻酸	<50	√	B	醋酸銨		√	√
高氯酸		√	A	硫酸鈉		√	√
溴酸		√	√	硝酸鈉		√	√
氯磺酸		C	C	磷酸鈉		√	√
王水		√		碳酸鈉		√	√
硝酸50％+硫酸50％		√	C	氯酸鈉		√	√
甲酸		√	√	硅酸鈉		√	√
醋酸	<50	√	A	氯化鈉		√	√
酸酐			C	氟化鈉		√	√
丁酸		√	√	溴化鈉		√	√
月桂酸		√	A	碘化鈉		√	√
軟脂酸		√	√	硫酸鉀		√	√
硬脂酸		√	√	硝酸鉀		√	√
油酸		√	√	碳酸鉀		√	√
二氯醋酸		√		氯酸鉀		√	√
馬來酸		√	√	氯化鉀		√	√
蘋果酸		√	√	溴化鉀		√	√
苯甲酸		√	C	碘化鉀		√	√
甲苯基酸		√	√	硫化鉀		√	√
水楊酸		√	√	氰*化鉀		√	√
堿及氫氧化物等		√	√	碳酸氫鉀		√	√
氫氧化鈉		√	√	高錳酸鉀		√	√
氫氧化鉀		√	√	鉻酸鉀		√	√
氫氧化銨		√	√	重鉻酸鉀		√	√
氫氧化鈣		√	√	鐵*氰化鉀		√	√
氫氧化鎂		√	√	亞鐵腳		√	√
氫氧化鋇		√	√	高氯酸鉀		√	√
氫氧化鋁		√	√	溴酸鉀		√	√
氫氧化鋰		√	√	次氯酸鉀		√	√
四甲基氫氧化銨		√	√	硼酸鉀		√	√

介質名稱	濃度％	溫度℃		介質名稱	濃度％	溫度℃
介質名稱	濃度％	50	100	介質名稱	濃度％	50	100
硫酸鋁		√	√	硫化氫		√	√
硝酸鋁		√	√	硫化氫(水溶液)		√	√
*氰化鋁		√	√	磷化氫		√
氟化鋁		√	√	二硫化碳
氯氧化鋁		√	√	二氧化氯		√	√
鋁鉀礬		√	√	氯化磷		√	√
鋁銨礬		√	√	氯氧化磷		√	√
鋁鉻礬		√	√	鉻酰氯		√	C
硫酸鎂		√	√	煤氣		√	√
硝酸鎂		√	√	天然氣		√	√
碳酸鎂		√		過氧化鈉		√	√
氯化鎂		√	√	氧化鈣		√	√
硫酸鈣		√		漂白液(含C112.5%)		√	√
氯	干氣、濕氣	√	√	糊精		√	√
氯(液體)		√	√	溶纖劑		√	√
氯水		√	√	甲基溶纖劑		√	√
氯(四氯燃液)	5	√	√	二乙基溶纖劑		√	√
溴(千液)		√		斯陶大溶劑		√	√
溴水		√	√	聚醋酸乙烯		√	√
碘	干或濕	√		聚乙烯醇乳液		√	√
氧		√	√	重氮鹽		√	√
臭氧		√	√	甲醇		√	√
硫(熔態)		√	√	乙醇		√	√
氫		√	√	丙醇		√	C
汞		√	√	正丁醇		√	√
過氧過氫	<50	√	√	仲丁醇		√	√
過氧過鈉		√	√	叔丁醇		√	√
氨，無水液或氣		√	√	戊醇		√	√
氨水	30	√	√	黑液		√	√
一氧化碳		√	√	妥爾油		√	√
二氧化碳	干、濕	√	√	電鍍，鉻，銀，銅，黃銅		√	√
二氧化硫		√	√	鎘，鐵，鎳		√	√
三氧化硫		C	C	金，鉛，鋅，錫銠		√	√
二氧化氮		√	√	碘仿		√	√
一氧化二氮		A	A	氟利昂11		√	√
五氧化二磷		√	√	氟利昂12		√	√
氯化氫		√	√	氟利昂22		√	√
溴化氫	50	√	√	丁基溴		√	√
