ISWHB臥式不銹鋼防爆管道泵結構簡圖
時間：2013/5/17 來源：浙江揚子江泵業有限公司
ISWHB不銹鋼防爆管道泵產品概述
ISWHB臥式不銹鋼防爆管道泵采用先進的水力模型，根據IS單級單吸離心泵之性能參數和臥式離心泵的獨特結構組合設計，并嚴格按照國際iso2858進行設計制造，該產品軸封選用硬質合金機械密封裝置，具有高效節能、性能可靠、安裝使用方便等特點。
二、臥式化工管道泵特點
1.ISWH型離心泵運行平穩：泵軸的絕對同心度及葉輪優異的動靜平衡，保證平穩運行，絕無振動。
2.管道泵滴水不漏：不同材質的硬質合金密封，保證了不同介質輸送均無泄漏。
3.臥式管道泵噪音低：兩個低噪音的軸承支撐下的水泵，運轉平穩，除電機微弱聲響，基本無噪音。
4.臥式化工管道泵故障率低：結構簡單合理，關鍵部分采用國際一流品質配套，整機無故障工作時間大大提高。
5.臥式化工管道泵維修方便：更換密封、軸承、簡易方便。
6.不銹鋼管道泵占地更�。撼隹诳上蜃�、向右、向上三個方向，便管道布置安裝，節省空間。
三、ISWHB防爆管道泵主要用途
1、ISW臥式清水泵，供輸送清水及物理化學性質類似于清水的其它液體之用，適用于工業和城市給排水、高層建筑增壓送水、園林噴灌、消防增壓、遠距離輸送、暖通制冷循環、浴室等冷暖水循環增壓及設備配套，使用溫度t≤80℃。
2、ISWR臥式熱水泵廣泛適用于：冶金、化工、紡織、造紙以及賓館飯店等鍋爐熱水增壓循環輸送及城市采暖系統，iswr型使用溫度t≤120℃。
3、ISWH化工不銹鋼管道泵，供輸送不含固體顆粒，具有腐蝕性、粘度類似于水的液體，適用于石油、化工、冶金、電力、造紙、食品制藥和合成纖維等部門，使用溫度為-20℃～+120℃。
4、ISWB臥式管道油泵，供輸送汽油、煤油、柴油等油類產品或易燃、易爆液體，被輸送介質溫度為-20～ +120℃。

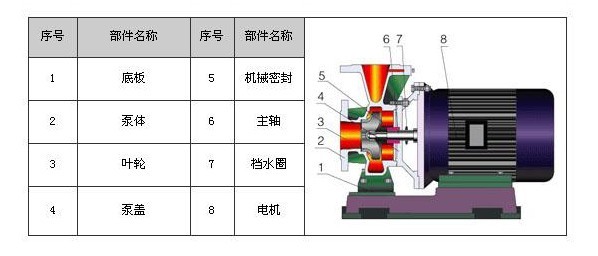

四、ISWHB不銹鋼防爆管道泵結構簡圖
ISWHB臥式管道泵起動前的準備：
1、試驗電機轉向是否正確，從電機頂部往泵看為順時針旋轉，試驗時間要短，以免使機械密
封干磨損。
2、打開排氣閥使液體充滿整個泵體，待滿后關閉排氣閥。
3、檢查各部位是否正常。
4、用手盤動泵以使?jié)櫥哼M(jìn)入機械密封端面。
5、高溫型應先進行預熱，升溫速度50℃/小時，以保證各部受熱均勻。
起 動：
1、全開進口閥門。
2、關閉吐出管路閥門。
3、起動電機，觀察泵運行是否正確。
4、調節出口閥門開度以所需工況，如用戶在泵出口處裝有流量表或壓力表，應通過調節出口
閥門開度使泵在性能參數表所列的額定點上運轉，如用戶在泵出口處裝有流量表或壓力表，應
通過調節出口閥門開度，測量泵的電機電流，使電機在額定電流內運行，否則將造成泵超負荷
運行(即大電流運行)至使電機燒壞。調正好的出口閥門開啟大與小和管道工況有關。
5、檢查軸封泄漏情況，正常時機械密封泄漏應小于3滴/分。
6、檢查電機、軸承處溫升≤70℃。
停 車：
1、高溫型先降溫，降溫速度<10℃/分，把溫度降低到80℃以下，才能停車。
2、關閉吐出管路閥門。
3、停止電機。
4、關閉進口閥門。
5、如長期停車，應將泵內液體放盡。
七、ISWHB不銹鋼管道泵工作條件
1、吸入壓力≤1.0mpa，或泵系統高工作壓力≤1.6mpa，即泵吸入口壓力+泵揚程≤
1.6mpa、泵靜壓試驗壓力為2.5mpa，訂貨時請注明系統工作壓力。泵系統工作壓力大于
1.6mpa時應在訂貨時另行提出。以便在制造時泵的過流部分和聯接部分采用鑄鋼材料。
2、環境溫度＜40℃，相對濕度＜95%。
3、所輸送介質中固本顆粒體積含量不超過單位體積的0.1%，粒度＜0.2mm。
注：如使用介質為帶有細小顆粒，請?jiān)谟嗀洉r(shí)注明，以便廠家采用耐磨式機械密封。
八、ISWHB不銹鋼防爆管道泵特別說明
7.5kw以下水泵可配隔震墊直接安裝在基礎上。
7.5kw以上時，可與澆鑄基礎直接安裝，亦可采用我單位is聯接板配合隔震器安裝、隔震器的
安裝方法同ISG泵配套的隔震器的尺寸，與ISG泵列中相同規格水泵的隔震器尺寸相同。
九、ISWH臥式管道泵安裝說明
1、安裝前應檢查機組緊固件有無松動現象，泵體流道有無異物堵塞，以免水泵運行時損壞葉
輪和泵體。
2、安裝時管道重量不應加在水泵上，以免使泵變形。
3、安裝時必須擰緊地腳螺栓，以免起動時振動對泵性能的影響。
4、為了維修方便和使用安全，在泵的進出口管路上各安裝一只調節閥及在泵出口附近安裝一
只壓力表，以保證在額定揚程和流量范圍內運行，確保泵正常運行，增長水泵的使用壽命。
5、安裝后撥動泵軸，葉輪應無磨擦聲或卡死現象，否則應將泵拆開檢查原因。
6、泵分硬性聯接安裝和柔性聯接安裝兩種(見聯接方式)。
七、ISWHB不銹鋼防爆管道泵故障原因及解決方案
|
故障形式 |
產生原因 |
排除方法 |
|
防爆管道泵不出水 |
a.進出口閥門未打開，進出管路阻塞， 流道葉輪阻塞 |
檢查，去除阻塞物 |
|
b.電機運行方向不對，電機缺相轉速很 慢 |
調整電機方向，緊固電機接線 | |
|
c.吸入管漏氣 |
擰緊各密封面，排除空氣 | |
|
d.泵沒灌滿液體，泵腔內有空氣 |
打開泵上蓋或打開排氣閥，排盡空氣 | |
|
e.進口供水不足，吸程過高，底閥漏水 |
停機檢查、調整(并網自來水管和帶吸程使用易出現此現象) | |
|
f.管路阻力過大，泵選型不當 |
減少管路彎道，重新選泵 | |
|
防爆管道泵流量不足 |
a.先按1.原因檢查 |
先按1.排除 |
|
b.管道、泵流道葉輪部分阻塞，水垢沉積、閥門開度不足 |
去除阻塞物，重新調整閥門開度 | |
|
c.電壓偏低 |
穩壓 | |
|
d.葉輪磨損 |
更換葉輪 | |
|
管道泵功率過大 |
a.超過額定流量使用 |
調節流量關小出口閥門 |
|
b.吸程過高 |
降低 | |
|
c.泵軸承磨損 |
更換軸承 | |
|
不銹鋼管道泵雜音振動 |
a.管路支撐不穩 |
穩固管路 |
|
b.液體混有氣體 |
提高吸入壓力排氣 | |
|
c.產生汽蝕 |
降低真空度 | |
|
d.軸承損壞 |
更換軸承 | |
|
e.電機超載發熱運行 |
調整按5. | |
|
臥式管道泵電機發熱 |
a.流量過大，超載運行 |
關小出口閥 |
|
b.碰擦 |
檢查排除 | |
|
c.電機軸承損壞 |
更換軸承 | |
|
d.電壓不足 |
穩壓 | |
|
臥式管道泵漏水 |
a.機械密封磨損 |
更換 |
|
b.泵體有砂孔或破裂 |
焊補或更換 | |
|
c.密封面不平整 |
修整 | |
|
d.安裝螺栓松懈 |
緊固 |
