380V/60HZ揚程80米316L材質液下泵液下長度5.9米結構圖
時間：2013/5/17 來源：浙江揚子江泵業有限公司

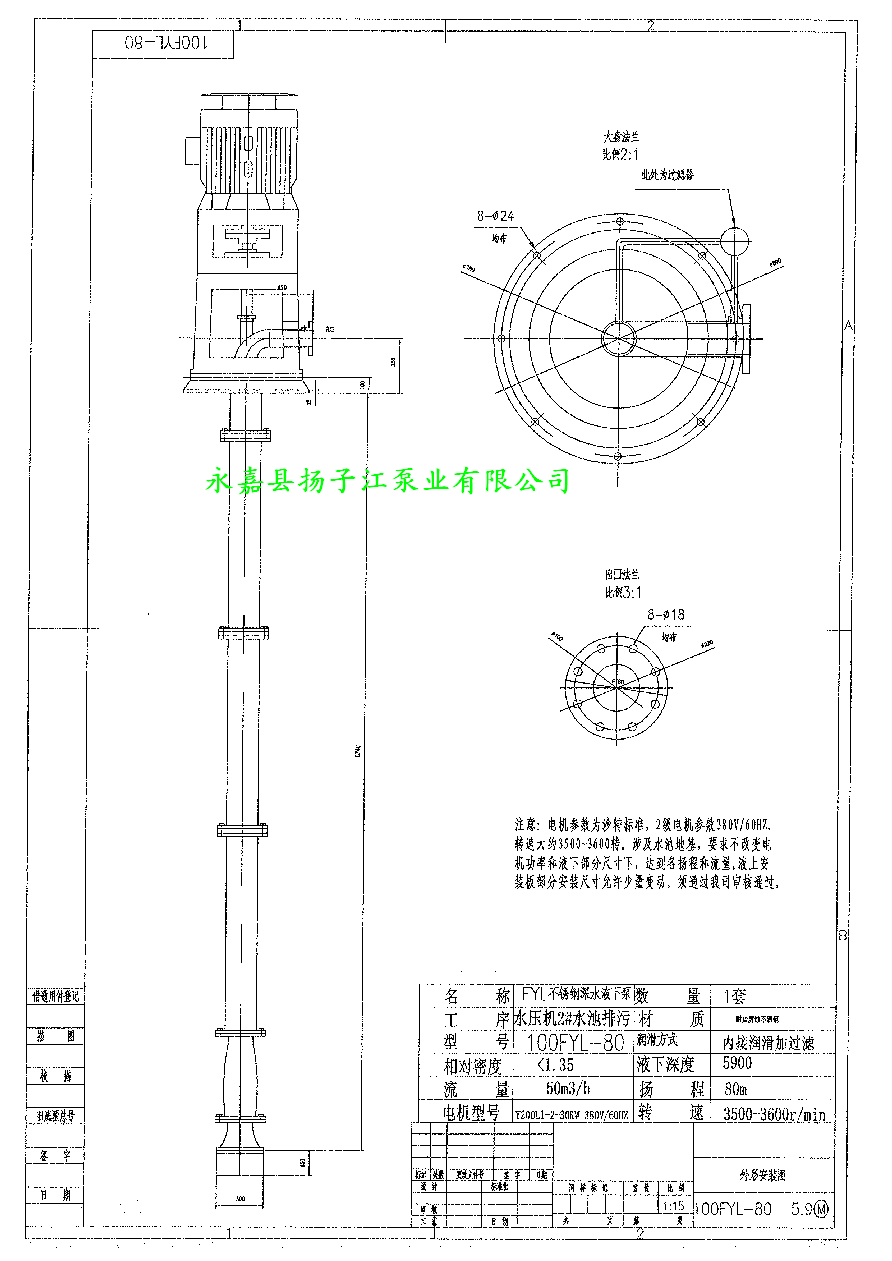

380V/60HZ揚程80米316L材質液下泵液下長度5.9米結構圖：
FYL系列立式長軸泵，采用浸沒式葉輪，立式安裝。它具有結構緊湊、工作平穩、操作簡單、維護方便、占地面積��；通用化、標準化程度高的優點。是我廠吸收了世界發達國家立式長軸泵設計和制造的先進經驗、為適應我國市場需求研制和發展的先進成熟的系列產品。
該產品具有工業給排水；城市飲用水、生活消防及江、河、湖、海取水等多種用途，適合冶金、礦山、化工、造紙、水電站、火電站等工農業場所。
例 350FYL2—60A/2Ⅲ
吐出口徑為350mm立式長軸泵，二級葉輪，總揚程60米，一次切割，中間管數2、Ⅲ類材質。
【產品用途】：工業用各種給排水；生活飲水的取水、送水；城市、工廠用水、污水排水；農業用取水、排水。
【適用范圍】：流量30—4000米3/小時 揚程13—125米
【適用介質】：清水、污水（含較小顆粒）、具腐蝕性工業廢水、海水或相似液體。介質溫度55℃以下。
【結構簡介】：本系列泵為立式結構，設計合理、結構緊湊、開啟方便、便于維修。葉輪浸沒在介質中，采用導流器集流。泵軸和內外管分為多節，中間采用聯軸螺母或聯軸結聯接。伸入長度或根據用戶要求合理選擇。導軸承采用護管結構、清水潤滑。
【選用說明】：
★ 泵的性能參見泵的性能參數表。表中所列參數為泵不帶中間管常溫清水的實驗數據。揚程選擇應將中間管損失考慮在內。
★ 泵的長度由中間管數調節。定貨時應注明中間管數（管數為1時可省略）。
★ 材料選擇依照介質條件，按附表1選取，并在定貨時注明（材料為Ⅱ類可略）。
★ 對泵有特殊要求時，請直接與我廠技術部門聯系。
性能參數：
| 泵額定轉速n=2900r/min |
泵額定轉速n=1450r/min | |||||
| 流量Q (m3/h) |
揚程H (m) |
電機功率 (KW) |
流量Q (m3/h) |
揚程 （m） |
電機功率 （KW） | |
| 25FY（HY）-25 | 3.6 | 25 | 2.2 | 1.6 | 6 | 0.75 |
| 25FY（HY）-41 | 3.6 | 41 | 4 | 1.6 | 10 | 1.5 |
| 25FY（HY）-50 | 3.2 | 50 | 5.5 | 1.6 | 12.5 | 1.5 |
| 25FY（HY）-80 | 3.2 | 80 | 11 | 1.6 | 20 | 2.2 |
| 40FY（HY）-16 | 7.2 | 16 | 2.2 | 3.6 | 4 | 1.1 |
| 40FY（HY）-26 | 7.2 | 26 | 3 | 3.6 | 5 | 1.1 |
| 40FY（HY）-40 | 7.2 | 40 | 4 | 3.6 | 10 | 1.5 |
| 40FY（HY）-50 | 6.3 | 50 | 5.5 | 3.2 | 12.5 | 1.5 |
| 40FY（HY）-80 | 6.3 | 80 | 11 | 3.2 | 20 | 2.2 |
| 50FY（HY）-25 | 14.4 | 25 | 4 | 7.2 | 6 | 1.5 |
| 50FY（HY）-40 | 14.4 | 40 | 7.5 | 7.2 | 10 | 2.2 |
| 50FY（HY）-50 | 12.5 | 50 | 7.5 | 6.3 | 12.5 | 2.2 |
| 50FY（HY）-80 | 12.5 | 80 | 15 | 6.3 | 20 | 3 |
| 65FY（HY）-25 | 28.8 | 25 | 5.5 | 14 | 6 | 1.5 |
| 65FY（HY）-40 | 28.8 | 40 | 11 | 14 | 10 | 3 |
| 65FY（HY）-50 | 25 | 50 | 11 | 12.5 | 12.5 | 3 |
| 65FY（HY）-80 | 25 | 80 | 18.5 | 12.5 | 20 | 3 |
| 65FY（HY）-125 | 25 | 125 | 30 | 12.5 | 32 | 5.5 |
| 80FY（HY）-15 | 54 | 15 | 5.5 | 27 | 4 | 0.75 |
| 80FY（HY）-24 | 54 | 24 | 11 | 27 | 6 | 1.1 |
| 80FY（HY）-38 | 54 | 38 | 15 | 27 | 9 | 1.5 |
| 80FY（HY）-50 | 50 | 50 | 22 | 25 | 12.5 | 2.2 |
| 80FY（HY）-80 | 50 | 80 | 30 | 25 | 20 | 4 |
| 80FY（HY）-125 | 50 | 125 | 45 | 25 | 32 | 7.5 |
| 100FY（HY）-23 | 100 | 23 | 11 | 50 | 5 | 2.2 |
| 100FY（HY）-37 | 100 | 37 | 15 | 50 | 9 | 3 |
| 100FY（HY）-50 | 100 | 50 | 30 | 50 | 12.5 | 4 |
| 100FY（HY）-80 | 100 | 80 | 45 | 50 | 20 | 7.5 |
| 100FY（HY）-125 | 100 | 125 | 75 | 50 | 32 | 11 |
| 125FY（HY）-50 | 200 | 50 | 45 | 100 | 12.5 | 7.5 |
| 125FY（HY）-80 | 200 | 80 | 75 | 100 | 20 | 15 |
| 125FY（HY）-125 | 200 | 125 | 132 | 100 | 32 | 18.5 |
| 150FY（HY）-20 | 200 | 20 | 30 | |||
| 150FY（HY）-32 | 200 | 32 | 45 | |||
| 150FY（HY）-50 | 200 | 50 | 55 | |||
| 200FY（HY）-20 | 400 | 20 | 45 | |||
| 200FY（HY）-32 | 400 | 32 | 75 | |||
| 200FY（HY）-50 | 400 | 50 | 90 | |||
