ZX型系列離心式清水自吸泵結構說明
時間：2012/2/7 來源：浙江揚子江泵業有限公司
一、ZX型系列離心式清水自吸泵產品概述：
ZX型系列離心式清水自吸泵(又稱清水自吸離心泵)是我廠技術研究所汲取國外同類自吸泵優化、改進后研制而成的節能自吸泵系列產品之一。ZX型系列離心式清水自吸泵屬自吸式離心泵，它具有結構緊湊、操作方便、運行平穩、維護容易、效率高、壽命長，并有較強的自吸能力等優點。管路中不需安裝底閥，工作前只需保證泵體內儲有定量引液即可。因此簡化了管路系統，又改善了勞動條件。
二、ZX型系列離心式清水自吸泵適用范圍：
1、適用于城市環保、建筑、消防、化工、制藥、染料、印染、釀造、電力、電鍍、造紙、石油、礦山、設備冷卻、油輪卸油等。
2、適用于清水、海水及帶有酸、堿度的化工介質液體和帶有一般糊狀的漿料(介質粘度≤100厘珀、含固量可達30%以下)。
3、裝上搖臂式噴頭,又可將水沖到空中后,散成細小雨滴進行噴霧,是農場、苗圃、果園、茶園的良好機具。
4、 可和任何型號、規格的壓濾機配套使用,將漿料送帶濾機進行壓濾的理想配套泵種。
三、ZX型系列離心式清水自吸泵產品特點：
1、自吸泵裝上搖臂式噴頭、又可將水沖到空中后，散成細小雨滴進行噴霧，是農場、苗圃、果園、茶園的良好機具。
2、自吸泵可和任何型號、規格的壓濾機配套使用，將漿料送給壓濾機進行壓濾的理想配套泵種。 ZX型自吸泵過流部件材質：鑄鐵、不銹鋼

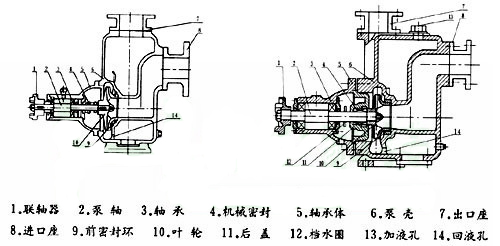

四、ZX型系列離心式清水自吸泵結構說明：

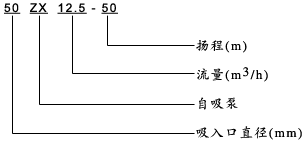

五、ZX型系列離心式清水自吸泵型號意義：
六、ZX型系列離心式清水自吸泵性能參數：
|
型號 |
進口 (mm) |
出口 (mm) |
吸程 (m) |
電機 (KW) |
流量 (m3/h) |
揚程 (m) |
|
25ZX3.2-20 |
25 |
25 |
6.5 |
0.75 |
3.2 |
20 |
|
25ZX3.2-32 |
25 |
25 |
6.5 |
1.1 |
3.2 |
32 |
|
40ZX6.3-20 |
40 |
32 |
6.5 |
1.1 |
6.3 |
20 |
|
40ZX10-40 |
40 |
40 |
6.5 |
4 |
10 |
40 |
|
50ZX15-12 |
50 |
50 |
6.5 |
1.5 |
15 |
12 |
|
50ZX18-20 |
50 |
50 |
6.5 |
2.2 |
18 |
20 |
|
50ZX20-30 |
50 |
50 |
6.5 |
4 |
20 |
30 |
|
50ZX10-40 |
50 |
50 |
6.5 |
4 |
10 |
40 |
|
50ZX12.5-50 |
50 |
50 |
6.5 |
5.5 |
12.5 |
50 |
|
50ZX15-60 |
50 |
50 |
6.5 |
7.5 |
15 |
60 |
|
65ZX30-15 |
65 |
50 |
6.5 |
3 |
30 |
15 |
|
65ZX25-32 |
65 |
50 |
6 |
5.5 |
25 |
32 |
|
80ZX35-13 |
80 |
65 |
6 |
2.2 |
35 |
13 |
|
80ZX40-22 |
80 |
65 |
6 |
5.5 |
40 |
22 |
|
80ZX50-32 |
80 |
80 |
6 |
7.5 |
50 |
32 |
|
80ZX60-55 |
80 |
80 |
6 |
15 |
60 |
55 |
|
80ZX60-70 |
80 |
80 |
6 |
22 |
60 |
70 |
|
100ZX100-20 |
100 |
80 |
6 |
11 |
100 |
20 |
|
100ZX100-40 |
100 |
100 |
6 |
18.5 |
100 |
40 |
|
100ZX100-65 |
100 |
100 |
6 |
30 |
100 |
65 |
|
100ZX70-80 |
100 |
100 |
6 |
30 |
70 |
80 |
|
150ZX160-55 |
150 |
100 |
5 |
45 |
160 |
55 |
|
150ZX150-80 |
150 |
100 |
5 |
55 |
150 |
80 |
|
200ZX280-65 |
200 |
150 |
5 |
90 |
280 |
65 |
七、ZX型系列離心式清水自吸泵訂貨說明：
1.自吸泵產品名稱及型號;
2.自吸泵規格口徑;
3.自吸泵產品流量;
4.自吸泵產品揚程;
5.自吸泵產品功率;
6.自吸泵使用介質;
7.自吸泵產品材料;
8.如有特殊要求時請?jiān)谟嗁彯a(chǎn)品時注明。
9.若已經由設計單位選定的型號，請按型號直接向我司銷售部訂購。
10.當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖,由我們的水泵專家為您審核把關.
