一、ZW型自吸式無堵塞排污泵產品概述
ZW自吸式無堵塞排污泵，又稱固液泵或雜質泵。是集自吸泵和無堵塞排污泵功能于一體，采用軸向回流外混式，水力設計獨特，
葉輪是縮在單獨的葉輪室內，連接葉輪室的是壓水室，當葉輪旋轉時，泵內液體產生強烈的軸向渦流作用，使進口造成真空，出口產
生揚程。因而雜質可以從壓水室排出，所以它的流道是完全暢通的，其排污效果是其它自吸式排污泵無可比擬的。通過泵體、葉輪流
道的獨特設計，即可像一般自吸式清水離心泵那樣不需要安裝底閥和灌引水，又可吸排含有大顆粒固本和長纖維雜質液體。
ZW無堵塞自吸排污泵與國內同類產品相比，具有結構簡單、自吸性能好、排污能力強、高效節能，使用維修方便等特點。
ZW無堵塞自吸式排污泵在排污泵系列產品中屬國內首創。各項技術性能指標居國內領先，達到國際先進水平，具有廣闊的應用市
場和發展前景
ZW排污自吸泵可廣泛適用于市政排污工程、河塘養殖、輕工、造紙、紡織、食品、化工、電業、石油、礦山等企業輸送
固體顆粒、纖維、漿料和混合懸浮等介質是理想的雜質泵。
二、ZW型自吸式無堵塞排污泵使用注意事項：
1.吸入管路越短越好，長不超過10M。
2.此泵若用于抽吸較稠較粘的漿液后，需清洗泵腔，防止泵內留下沉淀物。
3.自吸泵第一次使用，仍需將泵腔灌滿水。
4.常規運行3000小時后，需對水泵進行拆檢保養，必要時更換不宜再用的易損件。
5.此泵可定做直聯式，同心度高，穩定性增強，亦更為經濟，不過維修稍嫌麻煩。
6.環境溫度≤45℃，介質溫度≤60℃。
7.介質PH值鑄鐵泵為6～9，不銹鋼自吸泵為1～14。
8.通過顆粒大直徑為自吸泵口徑的60%，纖維長度為口徑的5倍。
9.介質中雜質總重量不超過介質總重量的15%，介質比重不超過1240千克/立方米。

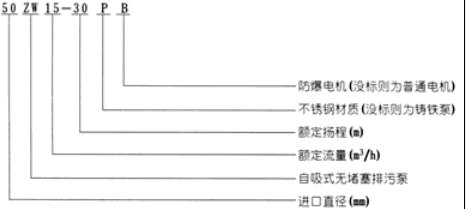

三、ZW型自吸式無堵塞排污泵型號意義
四、ZW型自吸式無堵塞排污泵性能參數
|
型號 |
進出口徑
(mm) |
流量
(m3/h) |
揚程
(m) |
電機功率
(kw) |
自吸高度
(m) |
|
25ZW8-15 |
25×25 |
8 |
15 |
1.5-2P |
5 |
|
32ZW10-20 |
32×32 |
10 |
20 |
2.2-2P | |
|
40ZW20-15 |
40×40 |
20 |
15 |
2.2-2P | |
|
40ZW15-30 |
15 |
30 |
3.0-2P | ||
|
50ZW10-20 |
50×40 |
10 |
20 |
2.2-2P | |
|
50ZW20-15 |
20 |
15 |
2.2-2P | ||
|
50ZW18-22 |
18 |
22 |
3.0-2P | ||
|
50ZW15-30 |
15 |
30 |
3.0-2P | ||
|
65ZW30-18 |
65×50 |
30 |
18 |
4.0-2P | |
|
65ZW20-30 |
20 |
30 |
5.5-2P | ||
|
65ZW25-40 |
25 |
40 |
7.5-2P | ||
|
80ZW40-16 |
80×65 |
40 |
16 |
4.0-4P | |
|
80ZW65-25 |
65 |
25 |
7.5-2P | ||
|
80ZW80-35 |
80 |
35 |
15.0-2P | ||
|
80ZW50-60 |
50 |
60 |
22.0-2P | ||
|
80ZW80-45 |
80 |
45 |
22.0-2P | ||
|
100ZW80-20 |
100×80 |
80 |
20 |
7.5-4P | |
|
100ZW100-15 |
100 |
15 |
7.5-4P | ||
|
100ZW100-20 |
100 |
20 |
11.0-4P | ||
|
100ZW100-30 |
100 |
30 |
22.0-2P | ||
|
100ZW80-45 |
80 |
45 |
30.0-2P | ||
|
100ZW80-60 |
80 |
60 |
37.0-2P | ||
|
100ZW80-80 |
80 |
80 |
45.0-2P | ||
|
125ZW120-20 |
125×125 |
120 |
20 |
15.0-4P | |
|
150ZW200-15 |
150×150 |
200 |
15 |
15.0-4P | |
|
150ZW200-20 |
200 |
20 |
22.0-4P | ||
|
150ZW200-28 |
200 |
28 |
30.0-4P | ||
|
150ZW400-25 |
400 |
25 |
55.0-2P | ||
|
150ZW180-40 |
180 |
40 |
55.0-4P | ||
|
200ZW280-12 |
200×150 |
280 |
12 |
22.0-4P | |
|
200ZW300-18 |
300 |
18 |
37.0-4P | ||
|
200ZW300-25 |
300 |
25 |
45.0-4P | ||
|
200ZW280-28 |
280 |
28 |
55.0-4P | ||
|
250ZW400-22 |
250×200 |
400 |
22 |
55.0-4P | |
|
300ZW800-14 |
300×250 |
800 |
14 |
55.0-4P |

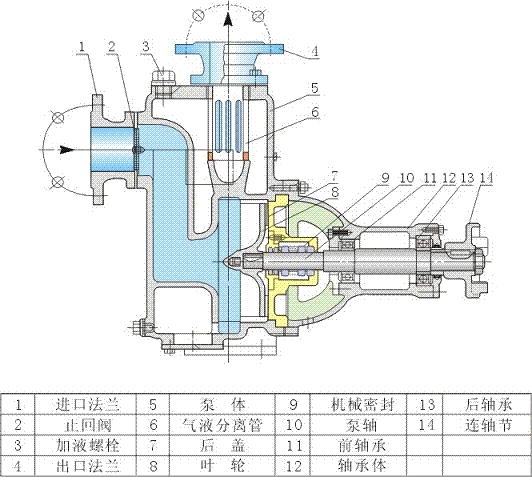

五、ZW自吸式無堵塞排污泵結構示意圖
六、ZW無堵塞排污泵安裝使用與維護
ZW型自吸式無堵塞排污泵的安裝
泵安裝好壞對泵的運行和壽命有較大影響，所以必須仔細進行。
1、泵吸入口的安裝高度盡量不要超過5米，應特別注意吸入管路的密封性，以免漏氣而影響泵的自吸能力和正常運行。
2、泵的出口處應先裝上一段垂管{一般為0.4~1米)和壓力表，然后再安裝出口流量控制閥門及其他管路。
3、要合理配置泵進、出口管路的長度和管徑，減少不必要的沿程水頭損失。(可參考直管摩擦損失簡表進行估算)
4、長距離輸送時應選用較大管徑。泵的管路應有自己的支架，泵體本身不允許承受管路的負荷。
5、排出管路如裝逆止閥應裝在出口流量控制閥門外面。
ZW型自吸式無堵塞排污泵的使用
1、使用前，應檢查泵的旋轉方向是否正確，轉動是否靈活。
2、擰開泵體上方的加液螺塞，加滿儲液，然后旋緊螺塞。以后開機不需再加注儲液。不應在泵儲液不足的情況下啟動運轉，
否則泵不能正常工作，且易損壞機械密封。
3、開機時，應先開啟出口流量控制閥，以便于自吸過程中的氣體排出。起動后，再調節好出口流量控制閥的開度，使壓力
表讀數指到規定區域(各種泵型壓力控制范圍表)，避免泵在規定區域的下限范圍內工作，以防因軸功率過大而引起電動
機過載燒壞或因流量過大而使泵產生汽蝕，影響泵正常運轉，使泵強烈振動和發出噪聲。
4、運轉過程中，應經常檢查泵和電動機的溫升情況，如發現噪聲和其他不正常聲音時，應停機檢查，排除故障后方可再運行。
5、停機時，應先要關閉出口流量控制閥，然后再停機，以免因虹吸作用導致泵體內儲液量的不足。
6、定期進行加油、維護，如長期停止使用應將泵拆卸清洗上油，妥善保存。

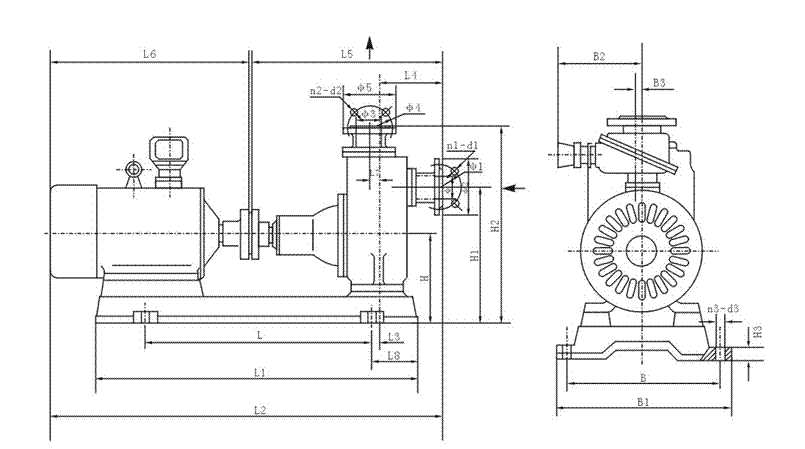

七、ZW型自吸式無堵塞排污泵安裝尺寸圖
